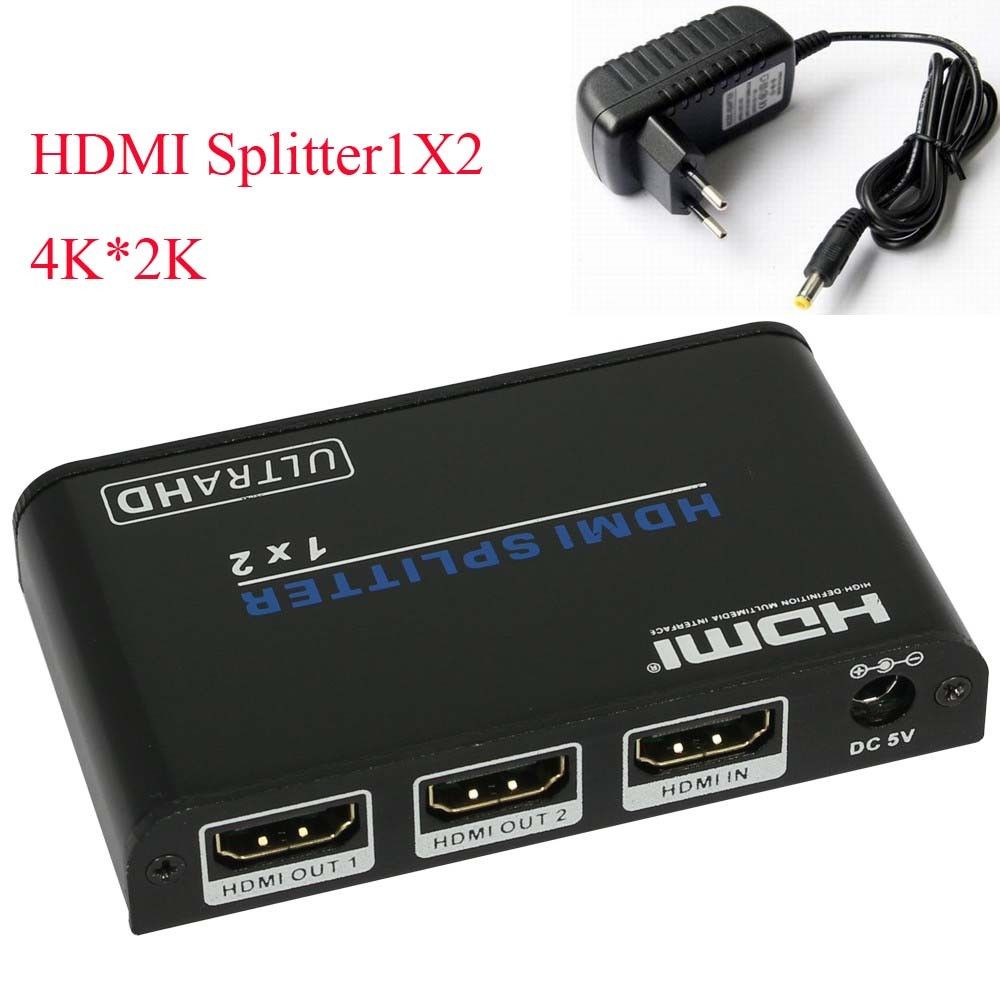

UHD 4K*2K 3D HDMI 1x2 Spl

Розподільник HDV-A12 1х2 HDMI передає одне джерело HDMI до двох виходів HDMI одночасно. Він підтримує 3D-сигнали і здатність до 4K2K при 60 Гц. Використовується в супермаркетах, торгових центрах, HDTV, STB, DVD - програвачах а також проекторах, центрах управління і розподілу інформації, конференц-залах, в центрах навчання і освіти, для демонстрацій на корпоративах, у великих будинках, тощо.

Технічні характеристики:

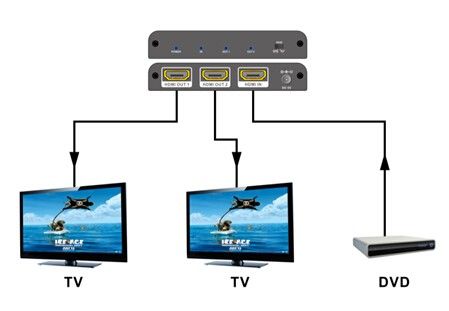

Схема підключення:

Спліттер живиться від зовнішнього адаптера живлення, який входить в комплект. Спочатку підключіть джерело живлення до джерела, потім в розподільну воронку, а потім кожен телевізор або проектор.

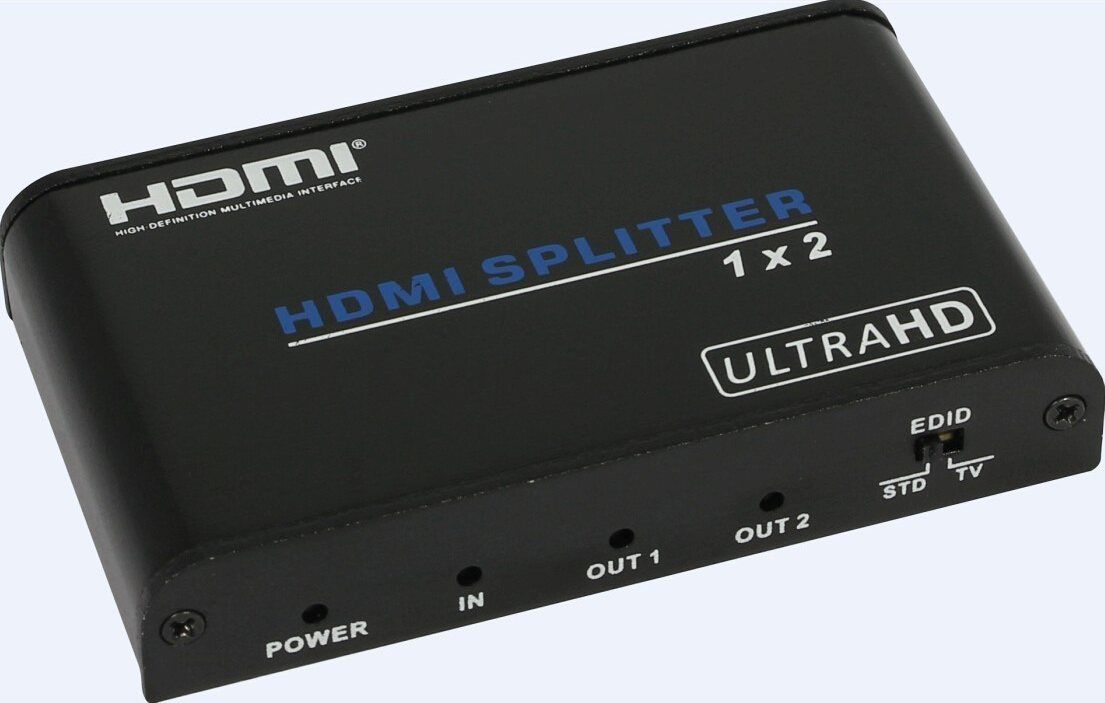

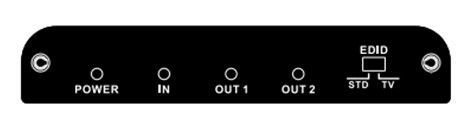

1.POWER LED: Цей синій світлодіод загоряється, коли пристрій підключений до електромережі.

2.IN LED: Цей синій світлодіод загоряється, коли джерело підключене до пристрою.

3.OUT LED: Ці сині світлодіоди будуть світитися, щоб вказати, які виходи HDMI підключені до активного TV / дисплею / монітора.

4.EDID STD: Під час перебування в режимі 'STD', пристрій буде використовувати свій власний встановлений в настройках EDID. В цьому режимі відео вихід буде встановлений в 1080p @ 60 Гц і аудіо вихід на 2CH LPCM стерео. Використовуйте цей режим, якщо є проблеми з відображенням в режимі телевізора.

5.EDID TV: В режимі 'TV', пристрій буде читати налаштування EDID пристрою відображення, підключеного до виходу HDMI OUT 1. Якщо він виявить здатність зчитувати 4K2K в налаштуваннях EDID, він буде передавати сигнал в цьому форматі на всіх виходах. Якщо способеності 4K2K немає, і не виявлений EDID, то прилад буде видавати найкраще дозвіл, яке все дисплеї можуть підтримати.

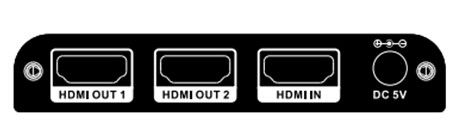

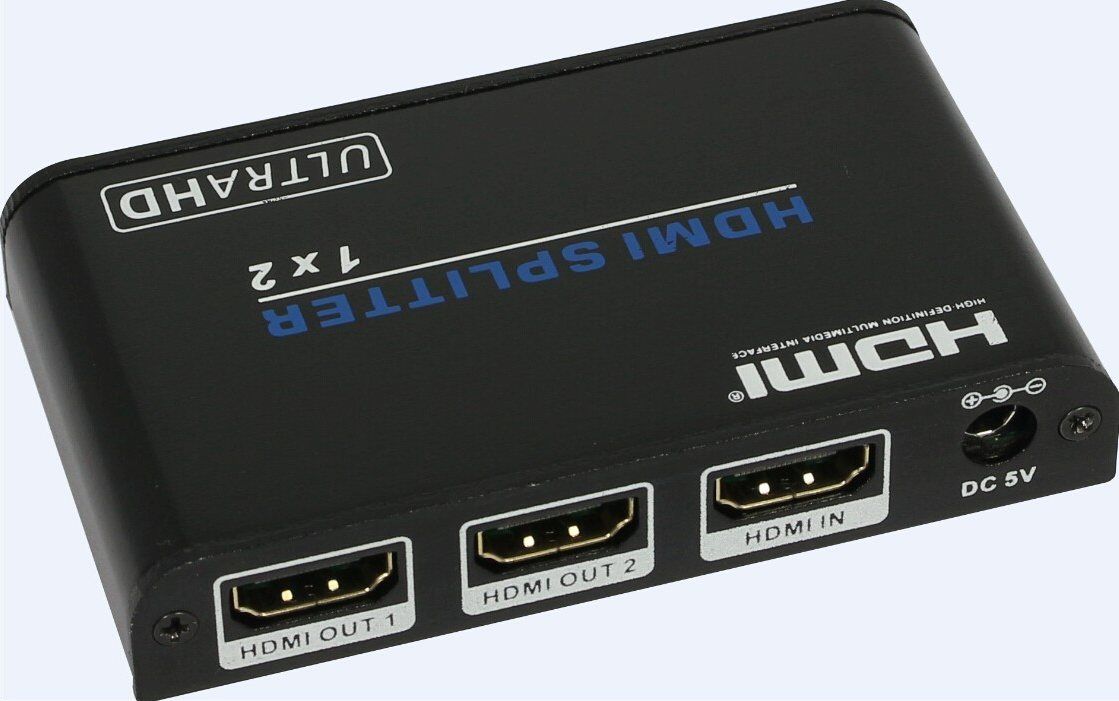

1.HDMI OUT 1 ~ 2: Підключення кожен з виходів HDMI на дисплей HDMI для одночасного розподілу HDMI або каскадом вихід на інший передавач для розширення робочої відстані.

2.HDMI IN: Підключіть вхідний порт до HDMI або вихід DVI вашого вихідного пристрою, до DVD-плеєра або приставки за допомогою кабелю HDMI.

3.DC 5V: Підключіть блок живлення 5В в пристрій і підключіть адаптер до розетки електромережі.
