Tibbo EM200

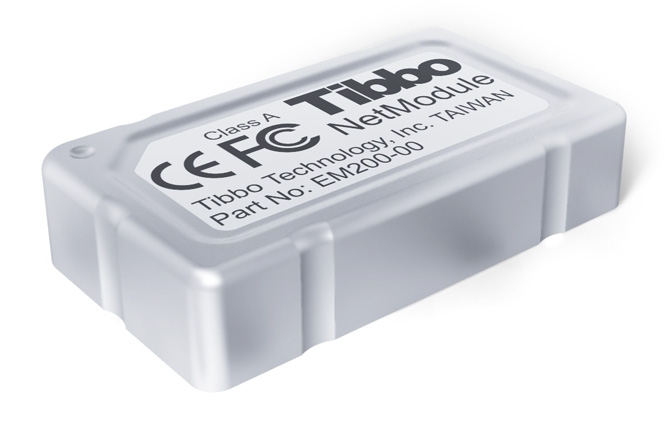

EM200. Вбудований модуль TCP / IP сервера послідовного пристрою (100BaseT)

EM 200  - це новий, найкомпактніший вбудований модуль TCP / IP сервера послідовного пристрою, призначений для використання в складі більш складних виробів.

Цей функціональний засіб майже повністю повторює EM120. Основна відмінність - це тип мережевого інтерфейсу: 100BaseT Ethernet; і розміри модуля (найкомпактніший з усіх моделей EM).

Характеристики EM200:

• Підтримувані протоколи: TCP, UDP, ICMP (ping), ARP і DHCP
• Послідовний інтерфейс: TTL RS232 full-duplex (RS232 / RS422) і half-duplex (RS485); full-duplex mode: RX, TX, RTS, CTS, DTR, DSR; Baudrates: 150-115200bps; parity: none, even, odd, mark, space; 7 або 8 bits / byte
• Мережевий інтерфейс: 100BaseT Ethernet
• Трансформаторна розв'язка не вбудована
• Послідовний інтерфейс: RTS, CTS, DTR, DSR і п'ять додаткових ліній введення / виведення загального призначення
• Можливість поновлення внутрішньої програми через послідовний порт або мережу
• Чотири світлодіодні лінії для контролю стану модуля **
• Два розширених буфера напрямки (12Кб)
• Живлення: 5 VDC, 220 мА макс.
• Розміри: 32,1мм X 18,5мм X 7,3 мм.
• Умови експлуатації: 0 ... 55 ° С

Комплектація:

EM 200  - містить тільки модуль EM200
EM 200 SK  стартовий набір - модуль EM200 встановлений на платі з роз'ємами для підключення кабелів, кабелі, джерело живлення.
Для спрощення і прискорення процедури освоєння EM200 рекомендуємо перший раз купувати стартові набори EM200SK

VSPD - Virtual Serial Port Driver . Драйвер віртуального послідовного порту.

Драйвер встановлюється під будь-яку (від Win98 і вище) версію Windows і створює так званий віртуальний COM-порт. За допомогою вказівки TCP / IP адреси у властивостях драйвера задається в який саме модуль DS100 / EM200 перенаправлятиметься інформація, адресована створеному COM-порту. Єдине, що потрібно від програмного забезпечення, що обслуговує пристрій з інтерфейсом RS232, це вказати новий COM-порт для зв'язку. Таким чином, існуючий для цього пристрою софт міняти не треба! Завдяки застосуванню VSPD, програма і не помітить, що пристрій насправді Поключіться ні до комп'ютера, а до мережі.

Більш того, якщо у Вас є виділений глобальний TCP / IP адреса, RS-пристрій може бути розташоване взагалі де завгодно - досить його підключити до Internet!

* Щоб зберегти місце використовуйте роз'єм RJ45 з вбудованою трансформаторної розв'язкою
** світлодіоди не вбудовані (їх можна підключити до цих ліній)
