Switcher HDMI 3x1 4K TOSL

Наша серія HDMI-перетворювачів, комутаторів, подовжувачів, матриць і спліттерiв призначена для того, щоб зробити аудіо-відео пристрій більш зручним і економічним.

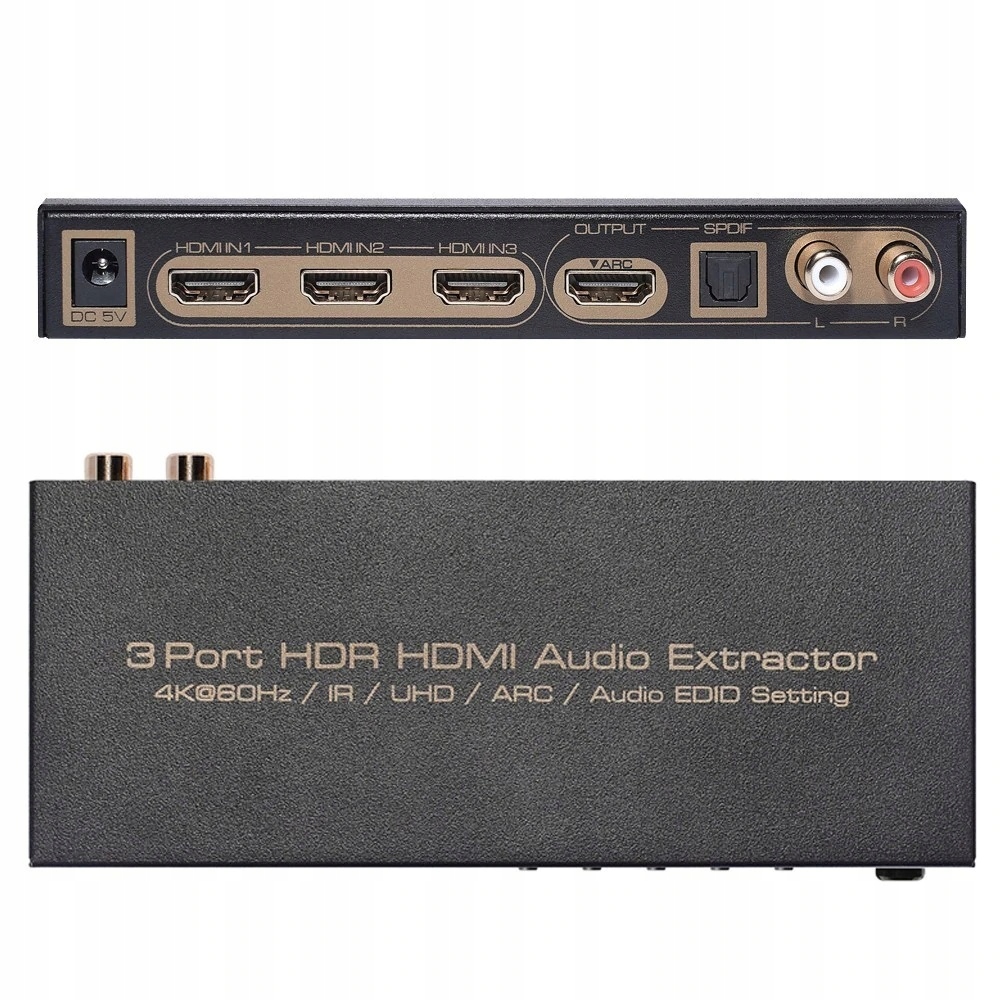

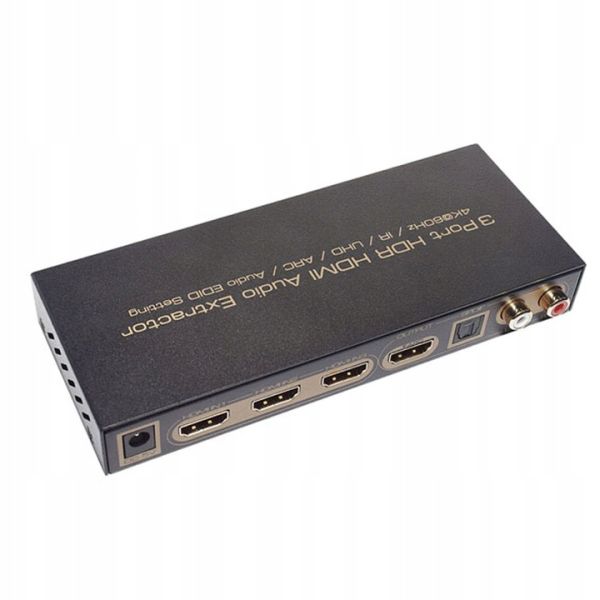

3x1 HDMI Audio Extractor - це один 3-портовий HDMI Audio Extractor з підтримкою ARC, 3D і HDR, 4KX2K, який може легко перемикати три джерела HD на один дисплей HD. Крім того, кожне аудіоджерело має витримку аудіо каналів SPDIF і LR. Комутатор підтримує функцію ARC, яка може повернути звук з телевізора на AV-ресивер.

Особливості

• Три вхідних сигналу HDMI передаються на один пристрій HDMI приймача
• Будь-яке джерело сигналу високої чіткості може зробити вихідний порт SPDIF з повною витримкою або вихідним портом L / R.
• підтримка HDR
• Підтримка дозволу 4K * 2K при 60 Гц
• Підтримка формату відео: 4Kx2K / 60 Гц 8Bit YcbCr4: 4: 4;
• Підтримка дуги, аудіо, ТВ
• HDMI для досягнення синхронізації поділу аудіосигналу. Підтримка 2.0 / 5.1 / PASS три типи параметрів режиму звуку
• Підтримка цифрового аудіо формату SPDIF: Dolby digital (AC3), DTS і LPCM2. нуль

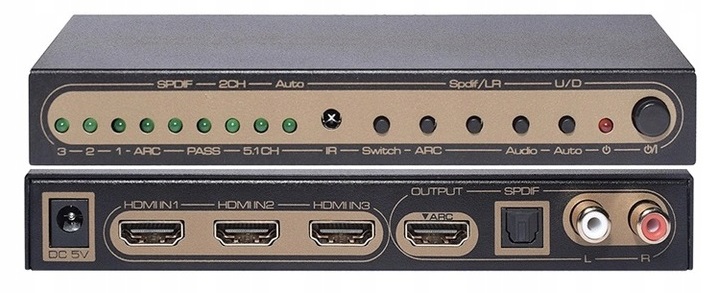

• Світлодіодний індикатор стану дозволяє споживачеві легко обробляти статус.
• Без втрати якості

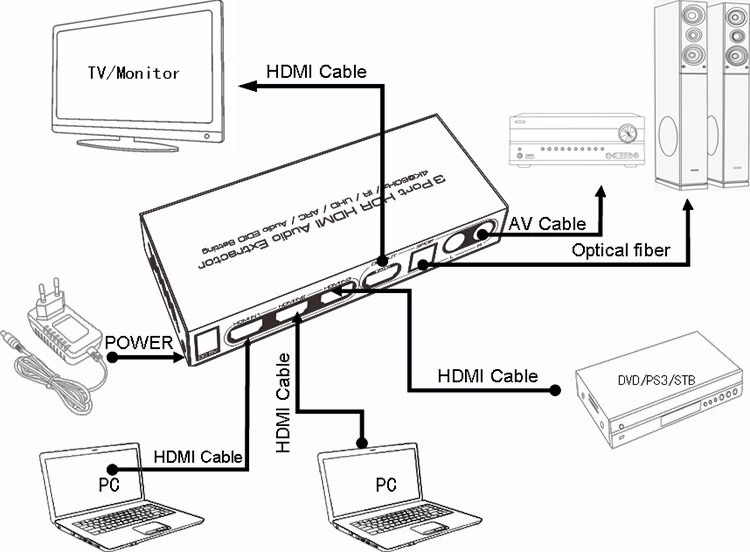

Робота і підключення

1. Щоб використовувати кабель HDMI для підключення 3-портових джерел вхідного сигналу HDMI Audio Extractor від джерел HDMI
2. Використовувати один кабель HDMI для підключення вихідного порту перемикача HDMI з дисплеєм HD.
3. Використовуйте один оптичний кабель SPDIF для підключення порту комутатора до AV-ресивера.
4. Використовуйте аудіокабель RCA, щоб з'єднати перемикач портів аудіо LR з портом аналогового аудіовходу.
5. Використовувати ІЧ-пульт дистанційного керування або кнопку перемикання для управління і перемикання джерела сигналу і функції ARC / SPDIF.
6. Підключити джерело живлення 5В до пристрою.

Технічні дані

• Розмір HDMI ....... 4Kx2K з дозволом 60 Гц / 4Kx2K з дозволом 30 Гц / 1080p / 1080i / 720p / 576р / 576i / 480р / 480i в форматі
• Підтримка аудіоформатів ...................... Аудіо формати DTS-HD і Dolby-TrueHD / LPCM7.1 / TPA / Dolby-АС3 / CRA
• Максимальна місткість ................................................ ............................................ 600MHz
• Макс бодрейт .......................................................................... 18Gbps
• Сигнал введення / виведення ТМДС ......................................... 0, 5 ~ 1,5 У pp (TTL)
• Вхідний-вихідний сигнал ДДК ......................................... 5 Вольт на пт (TTL)
• Відстань між вхідними кабелями ......................... ≤10 м (1080p) / 5 м (4K) AWG24 стандартний кабель HDMI
• Відстань до вихідного кабелю ........................ ≤10M (1080P) / 5M (4K) AWG24 стандартний кабель HDMI
• Максимальний струм ................................................ ........... 900 мА під
• Формат блоку живлення. Вхід: .................. AC (50 Гц, 60 Гц): 100 В - 240 В; вихід: DC5V / 2A
• діапазон температур. ......................................... від -0 до +40 ℃
• Діапазон температур зберігання ............................................... ...................... від -15 до + 55 ℃
• Діапазон робочої вологості ..................................5 до 85% RH (без утворення конденсату)
• Діапазон вологості при зберіганні .................................Від Від 5 до 95% відносної вологості (без конденсації)
• Розміри (Д х В х Ш) ..................................... ..... .............. ... .... 160X64. 5X22,5 (мм
• Вага ..... ............................................ ............. .................... ........ 252г
