WS1102 — це компактний програмований бездротовий контролер Tibbo BASIC/C, оснащений послідовним портом RS232/422/485. Продукт націлений на послідовний порт IP (SoI) і програми керування послідовним портом.

Notify me when the price drops

Програмований бездротовий контролер Tibbo WS1102 RS232/422/485 до WiFi наявний для покупки з кроком збільшення в 1

Категорія: Пристрої Tibbo

Безкоштовна доставка

Для замовлень понад 5000 грн

Повернення протягом 14 днів

В будь-якому випадку

Надійна оплата

100% безпечні платежі

Підтримка 24/7

Виділена підтримка

Details

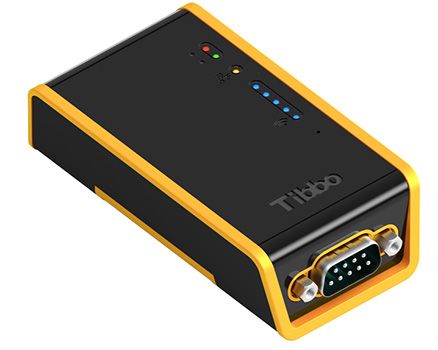

WS1102 — це компактний програмований бездротовий контролер Tibbo BASIC/C, оснащений послідовним портом RS232/422/485. Продукт націлений на послідовний порт IP (SoI) і програми керування послідовним портом.

Цей хмарний пристрій містить інтерфейси Wi-Fi (802.11a/b/g/n понад 2,4 ГГц/5 ГГц) і Bluetooth Low Energy (BLE), які представляють кілька нових функцій, таких як автоматичне підключення Wi-Fi, бездротове налагодження, оновлення по повітрю (OTA) і підтримка безпеки транспортного рівня (TLS). Оскільки продукт не залежить від постачальника, він може спілкуватися з Microsoft Azure, Google Cloud, Amazon Web Services (AWS) і практично будь-яким іншим постачальником хмарних послуг.

На передній панелі пристрою є вісім світлодіодів: зелений і червоний головні світлодіоди стану, жовтий світлодіод асоціації точки доступу (з’єднання) і п’ять синіх світлодіодів, які можна використовувати для індикації рівня сигналу Wi-Fi або для інших цілей. Також передбачений зумер.

Кожен WS1102 постачається з DIN-рейкою та пластинами для настінного кріплення.

WS1102 поставляється з попередньо завантаженою повнофункціональною програмою Serial-over-IP (SoI) , яка перетворює WS1102 на потужний пристрій Serial-over-IP (SoI) (він же «сервер пристроїв»). Також доступна універсальна програма Modbus Gateway .

Ось як ви можете використовувати WS1102

Як пристрій Serial-over-IP (SoI).

Перетворення Serial-over-IP є значною частиною нашої діяльності, і на нашому веб-сайті є цілий розділ , присвячений послідовним конвертерам (так званим «серверам послідовних пристроїв»). Ми пропонуємо програму з відкритим кодом Serial-over-IP (SoI) , яка перетворює WS1102 на повнофункціональний перетворювач RS232/422/485-IP.

Створіть власне рішення IoT

WS1102 можна програмувати на Tibbo BASIC і Tibbo C. Розробіть своє власне рішення Інтернету речей (IoT) з нуля або надихніться нашими програмами з відкритим кодом і зразками коду, опублікованими в розділі «Код і програми» .

Ключові особливості

Високопродуктивний процесор ARM

Зберігає дві програми Tibbo BASIC/C

Вбудоване підключення Wi-Fi (802.11a/b/g/n)

Бездротова налагодження через Wi-Fi

TLS1.2 (RSA-2048)

Вбудоване з’єднання Bluetooth Low Energy (BLE 4.2)

Підтримує оновлення по повітрю (OTA).

Порт RS232/422/485

звуковий сигнал

Вбудований RTC (без резервного акумулятора)

4 МБ флеш-пам’яті для TiOS і двох програм + 4 МБ для файлової системи флеш-диска

2048-байт EEPROM

Від низького до безкодового з CODY

Розробка програмного забезпечення з низьким кодом — це майбутнє, оскільки ніхто не має часу писати та налагоджувати складні програми рядок за рядком.

Введіть CODY , наш онлайн-генератор коду, який створює робочі програми Tibbo BASIC на основі інформації, яку ви вводите на кількох простих екранах налаштування. Для багатьох сценаріїв використання, таких як додатки з датчика в хмару , CODY виведе повністю функціональний код WS1102, який можна негайно розгорнути.

Чарівна куля CODY – AppBlocks . За допомогою AppBlocks усі підтримувані функції та програмні модулі представлені функціональними блоками, які ви перетягуєте та з’єднуєте всередині полотна проекту. Такий підхід створення програми перетворює CODY на інструмент розробки без коду для багатьох типів програм WS1102.

Ось два коротких відео, які показують, що таке CODY: Частина 1 , Частина 2 .

Швидке розгортання за допомогою програми LUIS

Будь-хто, хто коли-небудь розгортав пристрій у цільовій мережі, знає, що ускладнення часто виникають через такі дурні дрібниці, як налаштування параметрів Wi-Fi. Ви знаєте, як це відбувається: щоб встановити ім’я точки доступу та пароль, пристрій, з яким ви маєте справу, має тимчасово стати точкою доступу, до якої ви потім підключаєтеся зі свого телефону тощо. Це продовжується, витрачаючи ваш дорогоцінний час.

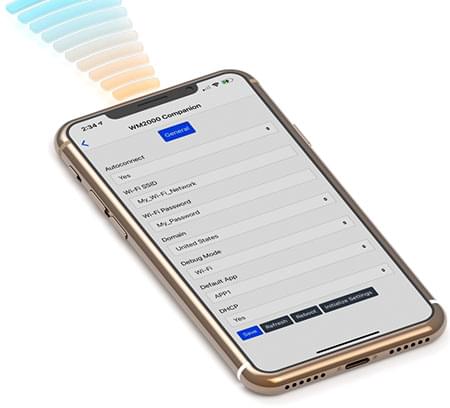

Увійдіть у систему завантажуваного інтерфейсу користувача (LUIS) , наше бездротове рішення для налаштування пристроїв Tibbo.

LUIS дозволяє налаштовувати сумісні пристрої Tibbo через їхній інтерфейс BLE. Програма LUIS ( iOS , Android , веб ) автоматично виявляє пристрої поблизу, які підтримують конфігурацію BLE. Після вибору пристрою для роботи програма завантажує сторінки конфігурації з самого пристрою. Конфігурація параметрів Wi-Fi, вибір IP-адреси та багато інших налаштувань раптово легко та зручно доступні!

Стає ще краще: WS1102 також підтримує бездротове оновлення мікропрограми через BLE за допомогою програми Tibbo Updater ( iOS , Android , веб )!

Обладнання

Технічні характеристики:

На базі ОС Tibbo (TiOS)
Зберігає до двох скомпільованих бінарних файлів Tibbo BASIC/C (програми) ⁽¹⁾
- Блок конфігурації пристрою (DCB) ⁽²⁾ визначає, яка з двох програм зазвичай працює під час увімкнення
- Примусовий запуск APP0 через кнопку MD
Інтерфейс Wi-Fi (802.11a/b/g/n)
- Підтримувані частоти:
  - 2,4 ГГц (2412 МГц ~ 2462 МГц)
  - 5,0 ГГц діапазон 1 (5180 МГц ~ 5240 МГц) і діапазон 4 (5745 МГц ~ 5825 МГц)
- Відповідність стандартам:
  - FCC 15C і 15E клас B (FCC ID: XOJ-WS1102)
  - EN 300 328 V2.2.2
  - EN 301 893 V2.1.1
  - EN IEC 62311
- Відстань передачі: не менше 100 м на відкритому просторі
- Підтримувані режими Wi-Fi:
  - Станція
  - Інфраструктура (недоступна під час використання програми SoI)
- Безпека:
  - WEP
  - WPA-PSK
  - WPA2-PSK
- Керується через простий у використанні, але складний API
- TLS1.2 з криптосистемою RSA-2048 ⁽³⁾
- Додаткове «автопідключення» — автоматичне зв’язування з визначеною мережею Wi-Fi, як визначено DCB ⁽²⁾
- Додаткове налагодження програм Tibbo BASIC/C через інтерфейс Wi-Fi ⁽⁴⁾
Bluetooth Low Energy (BLE 4.2)
- 2,4 ГГц (2402 МГц ~ 2480 МГц)
- Відповідність стандартам:
  - FCC 15C і 15E клас B (FCC ID: XOJ-WS1102)
  - EN300 328 V2.2.2
  - EN IEC 62311
- Відстань передачі: 15 м (випробувано) на відкритому просторі
- Керується через простий у використанні, але складний API
- Може отримати доступ до DCB через нову вбудовану консоль ⁽²⁾
Внутрішня антена Wi-Fi/BLE PCB з високим коефіцієнтом посилення
Порт RS232/422/485 на роз'ємі DB9M
- Режими портів вибираються програмно
- Лінії TX, RX, RTS, CTS, DTR ⁽⁵⁾ і DSR ^(5).
- Швидкість до 921 600 біт/с
- Режими парності «жоден», «парний», «непарний», «позначка», «пробіл».
- 7 або 8 біт/символ
- Контроль потоку RTS/CTS і XON/XOFF
Вбудований зумер
RTC (без резервного акумулятора)
58 КБ SRAM для змінних і даних Tibbo BASIC/C
4 МБ флеш-пам'яті для зберігання коду
- Системні файли та TiOS разом займають 2408 КБ
- 1688 КБ доступно для зберігання двох бінарних файлів програми
Додаткові 4 МБ флеш-пам'яті для посиленої відмовостійкої файлової системи
2048-байт EEPROM для зберігання даних
Вісім світлодіодів
- Зелений і червоний основні світлодіоди стану
- Жовтий індикатор асоціації точки доступу (посилання).
- П'ять синіх світлодіодів (для індикації потужності сигналу Wi-Fi тощо)
Живлення: 12 В постійного струму (9 ~ 18 В)
- Споживання струму в режимі очікування 55 мА ~ 65 мА при 12 В постійного струму
- Споживання струму під час роботи (передача даних) ~80 мА при 12 В постійного струму зі стрибками до 130 мА
Розміри (ДxШxВ): 90 x 48 x 25 мм
Діапазон робочих температур: від –40°C до +85°C ⁽⁶⁾⁽⁷⁾
Мікропрограму та скомпільовані програми Tibbo BASIC/C можна оновити за допомогою:
- Послідовний порт
- Інтерфейс Wi-Fi
- Інтерфейс Bluetooth Low Energy (BLE).
Програми Tibbo BASIC/C можна налагоджувати через Wi-Fi ⁽⁴⁾ або послідовний порт ⁽⁵⁾
Поставляється з попередньо завантаженою програмою SoI
Поставляється з попередньо завантаженою програмою-супутником SoI
- Програма дозволяє редагувати DCB із програми LUIS для смартфона (доступна для iOS та Android )
- Користувачі можуть змінювати програму для отримання додаткових функцій
Відповідає стандарту безпеки IEC 62368-1 (LVD 2014/35/EU)
Кваліфікація електромагнітної сумісності та імунітету:
- FCC 15B, клас B
- (BS) EN 55032
- (BS) EN IEC 61000-3-2
- (BS) EN 61000-3-3
- (BS) EN 55035
- (BS) EN 61000-4-2
- (BS) EN IEC 61000-4-3
- (BS) EN 61000-4-4
- (BS) EN 61000-4-5
- (BS) EN 61000-4-6
- (BS) EN 61000-4-8
- (BS) EN IEC 61000-4-11
- ETSI 301 489-1
- ETSI 301 489-17

Незважаючи на те, що у флеш-пам’яті WS1102 можна зберігати два незалежних скомпільованих двійкових файли (програми) Tibbo BASIC/C, одночасно може працювати лише один.
Кілька параметрів конфігурації WS1102 зберігаються в DCB, до якого можна отримати доступ через нову вбудовану консоль. Наша веб-програма BLE Terminal використовує Web Bluetooth API (сумісний із веб-браузерами Chrome, Chromium, Edge та Opera) для підключення до консолі WS1102. Властивості конфігурації також можна прочитати та встановити за допомогою коду Tibbo BASIC/C.
TLS підтримується для одного вихідного підключення TCP.
Щоб увімкнути налагодження Wi-Fi, необхідно ввімкнути автоматичне підключення — автоматичне зв’язування з визначеною мережею Wi-Fi. Це можна зробити за допомогою інтегрованої консолі BLE або в коді.
Лінії TX і RX налагоджувального UART підключені до ліній DTR і DSR послідовного порту. Коли послідовне налагодження ввімкнено, ці лінії перестають функціонувати як лінії DTR і DSR. Щоб уникнути використання ліній DTR і DSR для налагодження, використовуйте натомість бездротове налагодження. Режим налагодження можна вибрати через вбудовану консоль BLE або в коді.
WS1102 відповідає стандарту безпеки IEC/EN 62368-1 у діапазоні від –40°C до +85°C. Щоб підтримувати цю відповідність у польових умовах, використовуйте зовнішнє джерело живлення постійного струму з вихідним струмом 0,5 A при 9 В постійного струму ~ 18 В пост. діапазон.
Випробувано відповідно до процедур I, II і III MIL-STD-810H Method 501.7 і MIL-STD-810H Method 502.7.

Аксесуари в комплекті

Монтажна пластина на DIN-рейку
Настінна пластина та два гвинти

Додаткові аксесуари

Адаптер клемної колодки TB1100 (рекомендується версія "B")
Адаптер 12 В/0,5 А : APR-P0011 (США), APR-P0012 (ЄС), APR-P0013 (Великобританія)
Послідовний кабель WAS-P0004(B) DB9M-DB9F (пристрій-ПК)
Послідовний кабель WAS-P0005(B) DB9F-DB9F (пристрій-пристрій)

Дивись також:

DS1100 одноканальний контролер RS232
DS1101 3,5-канальний контролер RS232
DS1102 3-канальний контролер RS232/422/485

Програмування

Створюйте потужні мережеві програми в Tibbo BASIC і Tibbo C. Докладніше...

Об'єкти платформи:

звуковий сигнал — генерує зумер.
bt — відповідає за інтерфейс BLE (Bluetooth Low-Energy).
кнопка — контролює кнопку MD (налаштування).
fd — керує файловою системою флеш-пам'яті та прямим доступом до секторів.
io — обробляє лінії введення/виведення, порти та переривання.
pat — «відтворює» шаблони на парі світлодіодів стану.
romfile — полегшує доступ до файлів ресурсів (фіксованих даних).
rtc — відстежує дату та час.
ser — керує послідовними каналами.
sock — комунікації через сокет (до 16 сеансів UDP, TCP і HTTP).
stor — забезпечує доступ до EEPROM.
sys — відповідає за загальну функціональність пристрою.
wln — керує інтерфейсом Wi-Fi.

Групи функцій: 27 рядкових функцій, 8 функцій перетворення дати/часу, функції шифрування/обчислення хешу (RC4, MD5, SHA-1) тощо.

Типи змінних: знакові та беззнакові 8-бітні, 16-бітні та 32-бітні типи; типи з плаваючою комою та рядкові; визначені користувачем масиви та структури.

Файли та документація

Прошивка TiOS	tios-ws1102-4_02_01.bin — можна завантажити через Device Explorer* Файли для оновлень програмного забезпечення бездротовим способом (OTA) можна створити за допомогою генератора файлів .TCU
Прошивка SoI	soi_application-4_38-(WS1102).bin
Документація	Посібник з апаратного забезпечення DS/WS1102 Посібник з рішень платформи програмування WS1102 Serial-over-IP
Сертифікати CE	Директива ЄС щодо електромагнітної сумісності Директива ЄС RED Безпека Директива ЄС про LVD
Сертифікат UKCA	Директива UKCA щодо електромагнітної сумісності
Сертифікати FCC	FCC Part 15B Діапазон 2,4 ГГц Діапазон 5,0 ГГц

* Device Explorer є частиною програмного забезпечення Tibbo IDE (TIDE). Він встановлюється разом з TIDE, і ви також можете встановити його окремо, без встановлення TIDE. І TIDE, і Device Explorer можна завантажити тут .
