Програмований модуль IoT

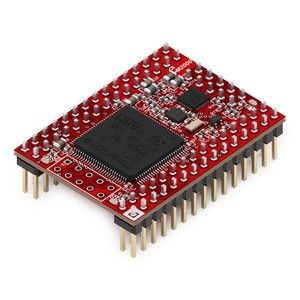

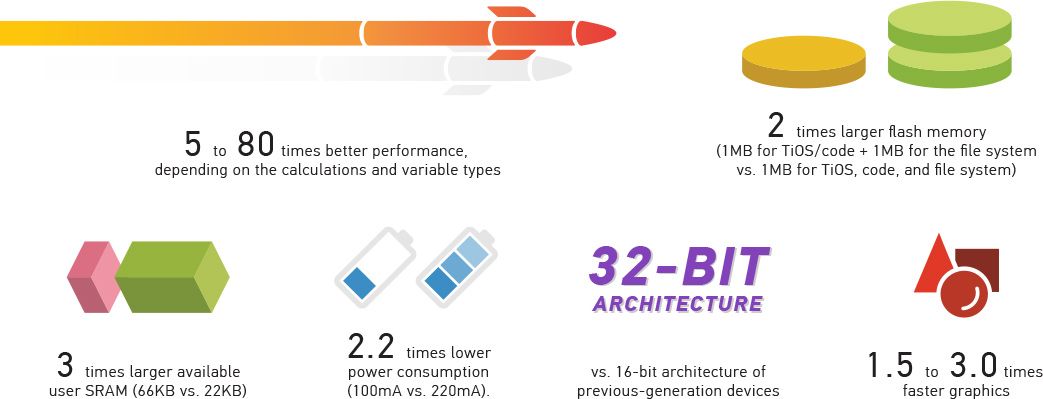

EM2000 - повнофункціональний Tibbo BASIC / C-програмований IoT-модуль з чотирма UARTs і Ethernet, а також додатковим Wi-Fi *, BLE ** (Bluetooth Low-Energy) і GPRS ***. Модуль пропонує значні поліпшення швидкості та функціональності порівняно з попередником - оригінальним пристроєм EM1000.

Можливості пристрою додатково підсилюються вбудованою флеш-пам'яттю, що містить жорсткіші відмовостійкі файлові системи, а також EEPROM і RTC.

EM2000 має 56 ліній вводу-виводу загального призначення і може керувати зовнішнім РК-дисплеєм, клавіатурою, зумер, зчитувачами карток, послідовними пристроями та іншими схемами.

Штифти пристрою мають стандартну висоту 2,54 мм. Це робить модуль ідеальним для використання не тільки у виробничих пристроях, але й для створення прототипів.

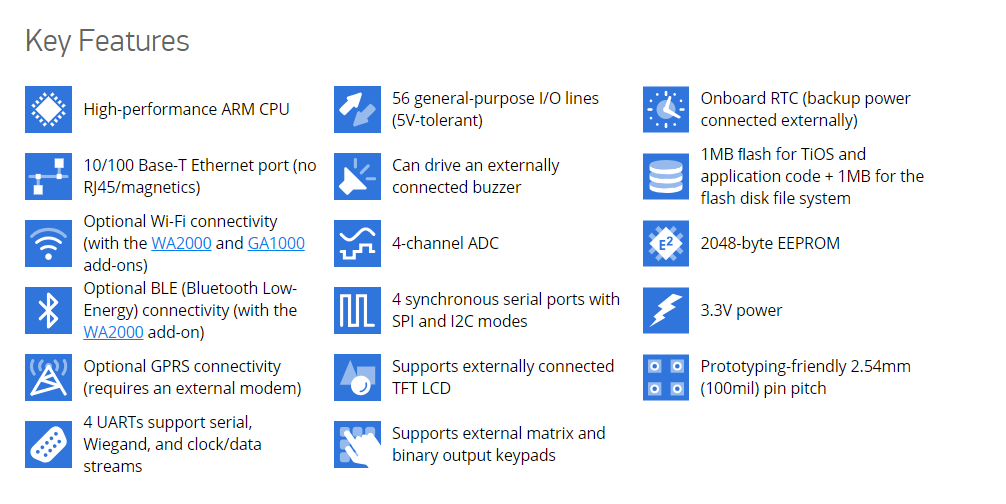

Технічні характеристики:

• 32-розрядна архітектура.
• Працює на Tibbo OS (TiOS) .
• Порт 10 / 100BaseT auto-MDIX Ethernet (без магнетиків).
• Додатковий інтерфейс Wi-Fi (вимагає додатків WA2000 або GA1000 ).
• Додатковий інтерфейс BLE (вимагає додаткового модуля WA2000 ).
• Можна керувати GPRS-модемом * (наприклад, SIM900).
• Чотири високошвидкісні послідовні порти (CMOS):
  1. Бодрати до 460,800bps;
  2. Відсутність ** / парних / непарних / маркування / просторових режимів парності;
  3. 7 ** або 8 біт / символ;
  4. Повнодуплексний режим з управлінням потоком RTS / CTS і XON / XOFF;
  5. Напівдуплексний режим з керуванням напрямком;
  6. Кодування та декодування потоків Wiegand і годинник / дані.
• 56 ліній I / O загального призначення; 8 рядків можуть працювати як переривання.
• Квадратний вихід (можна використовувати для керування звуковим сигналом *).
• 4-канальний АЦП.
• 4 синхронних послідовних порту з режимами SPI і I2C.
• Підтримує TFT LCD * 320x240 *.
• Підтримує матричні та двійкові вихідні клавіатури *.
• RTC з виділеним резервним входом живлення.
• 66KB SRAM для змінних і даних Tibbo BASIC / C.
• 1 Мб спалаху для TiOS і коду програми.
• Додаткова 1 Мб спалаху для жорсткої файлової системи з відмовами.
• 2048 байт EEPROM для зберігання даних.
• Три світлодіоди статусу на борту:
  1. Зелені та червоні світлодіоди основного стану;
  2. Світлодіод жовтий Ethernet.
• Чотири лінії керування для зовнішніх світлодіодів стану:
  1. Дві лінії управління для зелених і червоних світлодіодів основного стану;
  2. Дві лінії управління для Ethernet "link" і "100Mb" світлодіодів.
• Програмне керування PLL дозволяє вибирати повну, середню або низьку швидкість.
• Надійна схема включення живлення / коричневого вимкнення.
• Потужність: 100мА @ 3.3В (режим 100Base-T, повна швидкість).
• Розміри (ДхШхВ): 38,4 х 28,4 х 5,5 мм.
• Прототипу дружніх 2.54mm (100mil) пин.
• Діапазон робочих температур: -40 ~ + 80 ° C.
• Прошивку можна оновити за допомогою:
  1. Послідовний порт;
  2. Ethernet LAN; або
  3. По повітрю (потрібний пристрій WA2000 та iOS або Android).
• Додаток Tibbo BASIC / C можна налагоджувати через локальну мережу Ethernet.
• Сертифікат CE та FCC .

* Потрібно підключати зовні.

** EM2000 не підтримує поєднання 7-бітового / символьного режиму та режиму парності "none".
