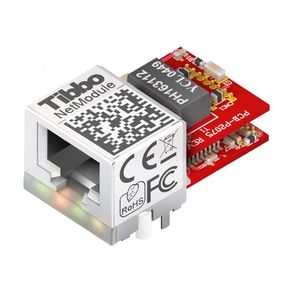

Модуль EM203 - це мініатюрний конвертер serial / Ethernet. У комбінації з роз'ємом RJ203 з трансформаторної розв'язкою, EM203 займає всього лише 31x19мм простору плати. Також EM203 може використовуватися з будь-яким доступним роз'ємом з трансформаторної розв'язкою.
EM203 надається разом з програмним Tibbo Device Server Toolkit, яке включає в себе Драйвер Віртуального COM-порту Virtual Serial Port Driver для операційних систем Windows і Linux.
EM203 також може поставлятися з завантаженою TiOS прошивкою і працювати як простий BASIC-програмований контролер. Модуль може бути замовлений а комбінації з RJ203 роз'ємом.
Специфікація :
10 / 100BaseT, auto-MDIX Ethernet порт (без трансформаторної розв'язки):
EM203: заснований на DM9000B IC контролері;
EM203A: заснований на DM9000EP IC контролері.
TTL послідовний порт (TX, RX, RTS, CTS, DTR і DSR лінії).
4 вбудованих світлодіоди.
2 лінії для контролю зеленого і червоного світлодіодів статусу.
Може використовуватися спільно з роз'ємами RJ203 (EM203) і RJ203A (EM203A).
Живлення: 220мА @ 5В.
Розміри: 30.1x18.1x5.5мм.
Прошивка оновлюється через послідовний порт або ethernet.
"Serial-over-IP" прошивка:
повно- і напівдуплексні режими послідовного порту.
Доступні режими: сервер, клієнт і сервер / клієнт.
8Кб на кожен буффер прийому / передачі (в кожному напрямку по одному буферу).
Конфігурація зберігається в EEPROM.
Детальна індикація стану через зовнішні світлодіоди.
Налаштування через RS232 або ethernet (UDP команди, Telnet).
Віддалений контроль всіх ліній введення / виводу (включаючи RTS, CTS, DTR і DSR).
"On-the-fly" комманди для конфігурації послідовного порту.
"Модемні" команди через RS232 для управління мережевим з'єднанням.
Пряме управління ADSL модемом.
Підтримка UDP, TCP, ARP, ICMP (ping), DHCP, PPPoE, LCP протоколів.
| Виробник | Tibbo |
|---|
