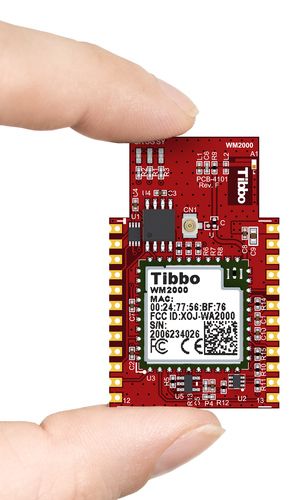

Пристрій WM2000 включає два високошвидкісних послідовних порти. Він також оснащений програмними портами I²C / SPI, вбудованої флеш-пам'яті і EEPROM, оснащений годинами реального часу і десятьма лініями GPIO, дві з яких працюють як зовнішні переривання. Дев'ять ліній можуть бути налаштовані для забезпечення виведення з широтно-імпульсною модуляцією (PWM).
WM2000 повністю підтримується Tibbo IDE (TIDE) і має спеціальну платформу, яка охоплює всі апаратні засоби модуля. Модуль працює під управлінням Tibbo OS (TiOS), нашої високонадійної операційної системи, яка забезпечує виняткову стабільність завдяки радикальному спрощенню структури ОС, статичному розподілу пам'яті, повного володіння і ретельній обробці кодової бази.
WM2000 ідеально підходить для створення рішень IIoT, вільних від обмежень традиційних провідних мереж. Простота Tibbo BASIC/C - за допомогою Cody, нашого генератора шаблонних проектів, і TIDE - забезпечує своєчасну і рентабельну розробку стабільних і надійних додатків.
WM2000 - перший пристрій Tibbo, який може зберігати до двох скомпільованих двійкових файлів Tibbo BASIC/C (тільки один може працювати в будь-який момент часу). Всі наші попередні продукти зберігають один додаток, яке може займати весь простір флеш-пам'яті, не зайняте системними файлами і TiOS. WM2000, має як мінімум в чотири рази більше флеш-пам'яті, ніж будь-який попередник, дозволяє зберігати другий додаток в просторі, що залишився від першого.
Блок конфігурації пристрою (DCB) WM2000 дозволяє вам визначати, яке з двох додатків запускається, коли пристрій включається або перезавантажується (є перевизначення за допомогою кнопки/рядки MD, яка примусово запускає перший додаток). Веб-додаток під назвою BLE Terminal призначене для взаємодії з DCB через консоль BLE WM2000. Додатки Tibbo BASIC/C можуть звертатися до DCB через наданий API.
Спрощене підключення до Wi-Fi
WM2000 має багато значних оновлень API Wi-Fi, що полегшують автоматичне з'єднання з призначеної бездротової мережі. Це робить інтерфейс Wi-Fi модуля таким же простим у використанні, як і порт Ethernet на пристроях Tibbo з першим проводовим підключенням. Встановіть SSID і пароль цільової мережі Wi-Fi, включіть «Автопідключення», і WM2000 автоматично підключиться до мережі і збереже зв'язок при знаходженні в межах досяжності! Це також дозволяє виконувати бездротове налагодження ваших додатків Tibbo BASIC/C.
Всі параметри, які стосуються автоматичного зв'язування Wi-Fi, зберігаються в DCB і можуть бути налаштовані через консоль BLE або за допомогою коду Tibbo BASIC/C. Супутній додаток, який постачається з модулем, також дозволяє налаштовувати інтерфейс Wi-Fi.
WM2000 підтримуєвання Cody.
Cody - це генератор проектів шаблонів, який створює робочий код Tibbo BASIC на основі інформації, яку ви надаєте через кілька простих для розуміння екранів конфігурації.
Це веб-додаток дозволяє швидко створити робочий проект, що містить правильну ініціалізацію периферійних пристроїв, портів і гнізд. За допомогою Cody ви також можете швидко додати величезні фрагменти функціональності вашого майбутнього продукту: постійне зберігання параметрів (налаштувань), таблиць даних, багаторівневі екранні меню настройки і багато іншого.
Не менш важливим є те, що Cody генерує шаблонний проект з правильною структурою. Розробники програмного забезпечення знають, що на всіх платформах програмування є (кілька) правильних і (багато) неправильних способів структурувати код і добитися результату. Вибір неправильного шляху зазвичай робить код повільним, неефективним і ненадійним. Cody не дасть вам заблукати.
Характеристики:
- 32-бітна архітектура
- Працює на ОС Tibbo (TiOS)
- Зберігає до двох скомпільованих двійкових файлів (програм) Tibbo BASIC/C
- Блок конфігурації пристрою (DCB) визначає, яке з двох додатків зазвичай запускається при включенні живлення.
- Примусовий запуск APP0 через рядок/кнопку MD
- Вбудований інтерфейс Wi-Fi (802.11a/b/g/n)
- Керується за допомогою простого у використанні, але складного API
- TLS1.2 з криптосистемою RSA-2048
- Додаткове «Автопідключення» - автоматичне з'єднання з призначеної мережею Wi-Fi, яке визначено DCB.
- Додаткове налагодження додатків Tibbo BASIC/C через інтерфейс Wi-Fi
- Вбудований Bluetooth з низьким енергоспоживанням (BLE 4.2)
- Керується за допомогою простого у використанні, але складного API
- Доступ до DCB через нову інтегровану консоль
- Бортова антена (роз'єм U.FL для зовнішньої антени за потребою)
- Два високошвидкісних послідовних порти (рівень CMOS):
- Швидкість передачі до 921 600
- Режими парності без/чет/непарне/мітка/пробіл
- 7 або 8 біт/символ
- Повнодуплексний режим з керуванням потоком RTS/CTS і XON/XOFF
- Напівдуплексний режим з контролем напрямку
- Кодування і декодування потоків Wiegand і години/даних
- Один з портів може працювати як послідовний порт налагодження.
- 10 головних цілей I / O lines
- Дві лінії можуть працювати як переривання
- Дев'ять ліній можуть забезпечувати вихід з широтно-імпульсною модуляцією (PWM).
- Три лінії можуть працювати як входи ADC
- Підтримка зовнішніх клавіатур з матричним і двійковим виходом
- RTC з виділеним входом резервного живлення
- Споживана потужність всього 30мкА на вході резервного живлення
- 58 КБ SRAM для змінних даних Tibbo BASIC/C
- Флеш-пам'ять 4 Мб для зберігання коду
- Системні файли і TiOS займають в сукупності 2408КБ.
- 1,688КБ доступно для зберігання до двох довічних файлових програм
- Додаткові 4МБ флеш-пам'яті для надійної відмовостійкої файлової системи
- 2048 байт EEPROM для зберігання даних.
- Три вбудованих світлодіоди стану
- Зелені і червоні світлодіоди/лінії основного стану
- Жовтий світлодіод/лінія зв'язку Wi-Fi/Bluetooth
- Надійне скидання при включенні (без виявлення втрати напруги)
- Живлення: 150 мА при 3,3 В (Wi-Fi включений і сканування)
- Умови для «сплячого» режиму з глибоким відключенням живлення
- Розміри (ДxШxВ): 45,1x28,15x3,5мм
- Зручний для прототипування висновків 2,54мм
- Діапазон робочих температур: від -40 ° C до + 85 ° C
- Прошивки і скомпільовані додатки Tibbo BASIC/C можна оновити через:
- послідовний порт
- Wi-Fi інтерфейс
- Інтерфейс Bluetooth з низьким енергоспоживанням (BLE)
- Додатки Tibbo BASIC/C можна налагоджувати через Wi-Fi або послідовний порт.
- Поставляється з попередньо завантаженим супутнім додатком
- Додаток дозволяє редагувати DCB з L.U.I.S. додаток для смартфона (доступно на iOS і Android)
- Користувачі можуть змінювати додаток для отримання додаткових функцій.
- Очікується сертифікація CE і FCC
-
Хоча два незалежних скомпільованих бінарних файлу (додатки) Tibbo BASIC / C можуть зберігатися у флеш-пам'яті WM2000, тільки один може працювати одночасно.
- Деякі параметри конфігурації WM2000 зберігаються в DCB, доступ до якого здійснюється через нову інтегровану консоль. Наш веб-додаток BLE Terminal використовує веб-інтерфейс Bluetooth API (сумісний з веб-браузерами Chrome, Chromium, Edge і Opera) для підключення до консолі WM2000. Властивості конфігурації також можна прочитати і встановити за допомогою коду Tibbo BASIC/C.
- TLS підтримується для одного вихідного TCP-з'єднання.
- Щоб включити налагодження Wi-Fi, необхідно включити Автопідключення - автоматичне з'єднання з призначеної мережею Wi-Fi. Це можна зробити через інтегровану консоль, супутнє додаток або в коді.
- У режимі послідовного налагодження додатків Tibbo BASIC/C доступний тільки один послідовний порт. Якщо вам потрібно використовувати обидва послідовні порти, використовуйте налагодження Wi-Fi. Режим налагодження можна вибрати через інтегровану консоль або супутній додаток.
- Потужність на вході резервного живлення може варіюватися до ± 15 відсотків в залежності від конфігурації підключеного обладнання.
