Про модуль:

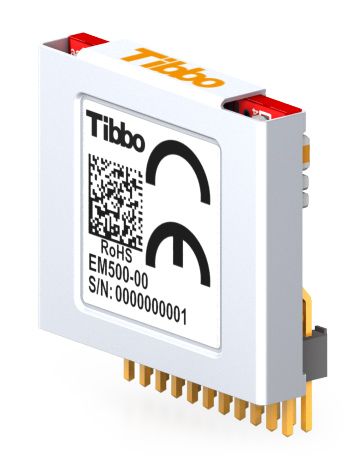

EM500 - мініатюрний BASIC-програмований вбудований модуль. У комбінації з RJ45 роз'ємом (з вбудованою трансформаторної розв'язкою), EM500 займає лише 28.5x18.5мм простору друкованої плати.
Модуль включає 100Base / T Ethernet порт, 1 послідовний порт, 8 ліній введення / виводу. Модуль ретельно розроблявся з метою задовольнити потреби управління мережевими пристроями.
Компактні розміри, компактна вертикальна частина конструкції, низька потребляемость електроенергії, а також інноваційні лінії управління світлодіодів подвійного призначення роблять модуль відповідним для мініатюрних конструкцій вартості витрат.
У EM500 здійснена підтримка підключення Wi-Fi (необхідна плата розширення GA1000), а також підключення зовнішньої LCD-панелі, клавіатури і флеш-диска.
EM500 може бути замовлений як окремо, так і в комплекті з RJ45 модулем.
Технічні характеристики:
- Заснований на високопродуктивному ASIC (T2000) контролері другого покоління.
- 10 / 100BaseT auto-MDIX Ethernet порт (без трансформаторної розв'язки).
- Опціонально - Wi-Fi інтерфейс (необхідна плата розширення GA1000).
- Один послідовний порт (КМОП рівень):
- Швидкість до 460,800б / с;
- Режими парності: None / even / odd / mark / space;
- Формат передачі даних 7/8 біт;
- Повнодуплексний режим з опцією flow control (контроль потоку);
- Напівдуплексний режим з контролем напрямку передачі даних;
- Шифрування і расшіврофка Wiegand і clock / data потоків.
- До 512Кб flash-пам'яті під прошивку і додатки.
- 200Б EEPROM для зберігання даних.
- До 8 ліній введення / виведення загального призначення (включаючи 2 лінії переривань).
- Лінії контролю двох зовнішніх світлодіода стану.
- Додаткове а лінія контролю виділеного Ethernet світлодіода.
- Зовнішнє джерело скидання потрібно.
- Живлення: 260мА @ 3.3В (100BaseT режим).
- Розміри: 18.5x16.0x6.5мм.
- Прошивка оновлюється через послідовний порт або мережу.
Познее буде доступно:
- Опціонально - Wi-Fi інтерфейс (необхідна плата розширення GA1000).
- Flash диск (потрібно зовнішня пам'ять SPI IC).
- Підтримка зовнішніх LCD-панелі і клавіатури.
Див. також:
GA1000 плата розширення Wi-Fi
EM500EV систе м а для розробників
Програмні об'єкти:
- Sock - сокети (до 16 одночасних UDP, TCP і HTTP сесій).
- Net - контролює Ethernet порт.
- Ser - до 4 послідовних портів (UART, Wiegand і clock / data режими).
- Io - управління лініями введення / виведення, портами і переривань.
- Stor - забезпечує доступ до EEPROM.
- Romfile - полегшує доступ до файлів-ресурсів.
- Pat - управляє миготінням світлодіодів (до 5 пар світлодіодів).
- Button - стежить за станом MD лінії (Налаштування).
- Sys - відповідає за загальну функціональність пристрою.
Познее будуть доступні:
- Wln - управління Wi - Fi інтерфейсом (необохдіма плата розширення GA 1000).
- Kp - сканує клавіатуру матричного і бінарного типів.
- Fd - управляє файлової системою flash-пам'яті і доступом до секторів.
Групи функцій: Строкові функції (всього 21 функція!), Функції конвертації дати / часу і функції обчислення hash послідовностей (md5 і sha1).
Типи змінних: Byte, char, integer (word), short, dword, long, real, string, плюс: визначені користувачем масиви (arrays) і структури (structures).
