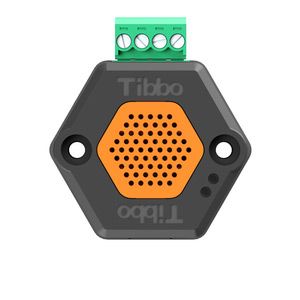

Tibbo BP#01 RS485 Modbus

Bus Probes – це сімейство датчиків навколишнього середовища з інтерфейсом RS485. Зонди обмінюються даними за допомогою стандартного протоколу Modbus RTU.

На даний момент Tibbo пропонує чотири типи зондів: датчик температури навколишнього середовища (BP#01), датчик температури та вологості навколишнього середовища (BP#02), датчик зовнішнього освітлення (BP#03) і тривісний акселерометр ( BP#04).

Датчики шини зазвичай підключаються до кабелю вита пара, який розподіляє живлення та переносить лінії RS485 «+» і «-». Усі зонди приймають напругу живлення від 4 В до 15 В, що дозволяє живити їх від джерел 5 В (наприклад, вихід 5 В Tibbit #00-3 ) або стандартних джерел живлення 12 В. Широкий діапазон напруги живлення також означає, що ви можете допустити значне падіння напруги вздовж шини (наприклад, при використанні кабелю шини значної довжини).

Bus Probes дуже компактні (зовнішні розміри лише 40x36 мм) і мають привабливий зовнішній вигляд. Кожен датчик має два монтажних отвори для кріплення його до стін та інших поверхонь.

Датчики шини можна налаштувати та перевірити за допомогою нашого веб-додатку для тестування (вам потрібно буде підключити датчики до ПК через нашу плату Web485 ). Tibbo також пропонує тестовий набір на основі браузера (див. BP-TEST-WEB-KIT нижче), який складається з чотирьох датчиків шини (по одному кожного типу), плати Web485 і необхідних кабелів.

Доступні два Tibbo Project System (TPS) , Gen. 2-сумісні програми Tibbo BASIC для налаштування та тестування датчиків шини: BP-Tester-UI та BP-Tester-Web . Ми також пропонуємо тестовий набір на основі TPS (див. BP-TEST-KIT нижче), який складається з чотирьох датчиків шини (по одному кожного типу), TPS2L(G2) із попередньо завантаженою програмою BP-Tester-UI та необхідного кабелі.

Інтерфейс	Напівдуплексний (двопровідний) інтерфейс RS485
Параметри зв'язку:	38400-8-N-1
Протокол	Modbus RTU
Діапазон живлення	4~15 В постійного струму
BP#01 (датчик температури навколишнього середовища)	Діапазон вимірювання: від -40°C до 125°C 1 Роздільна здатність вимірювання: 0,25°C Точність вимірювання: ±1°C 2
BP#02 (датчик температури та вологості навколишнього середовища)	Вимірювання температури: Діапазон вимірювань: від -25 до 50°C Роздільна здатність вимірювання: 0,5°C Точність вимірювання: не вказано 3 Вимірювання вологості: Діапазон вимірювань: від 10 до 90% відносної вологості Роздільна здатність вимірювання: 0,1% RH Точність вимірювання: ±5% RH 4 Температурний діапазон для дійсних вимірювань вологості: від 5°C до 50°C
BP#03 (датчик зовнішнього освітлення)	Діапазон вимірювання: від 1 до 65528 люкс Роздільна здатність вимірювання: 1 люкс Точність вимірювання: 1 люкс
BP#04 (Трьохосьовий акселерометр)	Незалежні осі X, Y і Z Діапазон вимірювань для кожної осі: ±6G Роздільна здатність вимірювання для кожної осі: 0,003G Точність вимірювання для кожної осі: 0,1G
Діапазон робочих температур	від -40°C до +85°C
Робоча відносна вологість	10-90%
Механічні розміри (без клемних блоків)	40,0 x 36,0 x 19,0 мм

Ось як ви можете використовувати датчики шини

Використовуйте зонди у вашій системі Modbus Датчики шини Tibbo оснащені інтерфейсом RS485 і підтримують стандартний протокол Modbus RTU. Тому існуючі системи Modbus можуть використовувати їх як датчики навколишнього середовища загального призначення. Щоб допомогти у створенні складних систем Modbus і підключенні до мережі послідовних пристроїв Modbus, Tibbo також пропонує шлюзи Modbus .

Розгорніть зонди як частину нашого рішення Remote I/O на основі TPS Наше рішення Remote I/O підтримує використання Bus Probes. Підключіть зонди до порту RS485 стандартного контролера на основі TPS і збирайте дані про навколишнє середовище через шину RS485.     Комбінуйте пристрої TPS із датчиками шини для створення систем моніторингу навколишнього середовища.

Ключові особливості

Напівдуплексний інтерфейс RS485

Протокол Modbus RTU

Живлення від 4 В до 15 В

Доступні зонди

Доступні зонди	BP#03: Ambient light sensor	BP#05: Flood/leak sensor
BP#02: Ambient temperature and humidity sensor	BP#04: Three-axis accelerometer	BP#06: Opto-isolated digital input (DI)
