Splitter SDI 1 x 4 SDI Po

Функції:

• Один сигнал розподіляється по чотирьох сигналам SDI.
• Підтримка SD-SDI, HD-SDI і 3G-SDI відеоформатів.
• SDI підтримує дозвіл відео 1080P / 1080I / 720P / 576I / 480I.
• Підтримка швидкості передачі SDI: SD-SDI: 270 Мбіт / с, HD-SDI: 1,485 Гбіт / с і 3G-SDI: 2,97 Гбіт / с.
• Підтримувана максимальна довжина кабелю (SYV-75-5): SD підтримує до 400 м, HD підтримує до 200 м, 3G підтримує до 80 ~ 100 м (Примітка. Довжина кабелю залежить від специфікації)
• Підтримка глибокого кольору 8 біт, 10 біт, 12 біт
• Підтримка до 3G-SDI
• Аудіо та відео вихід одночасно
• Підтримка відновлення годин
• Не потрібно ніяких дисків, підтримка гарячого підключення, підключи і грай
• Широкий вхід напруги, він може підтримувати вхід DC 5V ~ 12V

Фізичне з'єднання, що показує зображення:

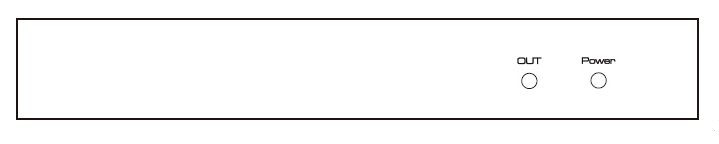

Зображення 1.0 Вид передньої панелі

OUT: SDI вихід світлодіодний індикатор стану

Живлення: світлодіодний індикатор стану

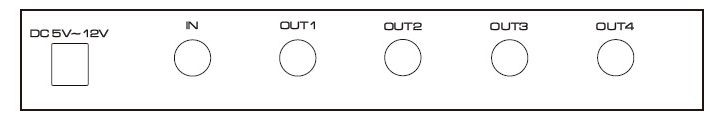

• DC 5V ~ 12V: інтерфейс адаптера живлення постійного струму 5V ~ 12V.
• IN: інтерфейс введення SDI
• OUT1-OUT4: вихідний інтерфейс SDI

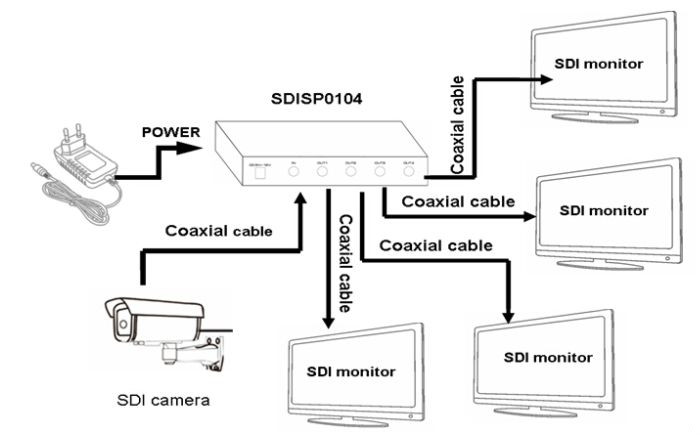

Робота і підключення:

1. Використовувати один коаксіальний кабель для підключення джерела SDI до вхідного порту SDI розгалуджувача.
2. Використання коаксіальногокабелю для підключення дисплея SDI до вихідного порту SDI розгалуджувача.
3. Для підключення адаптера живлення з SDI Splitter.

Технічні характеристики:

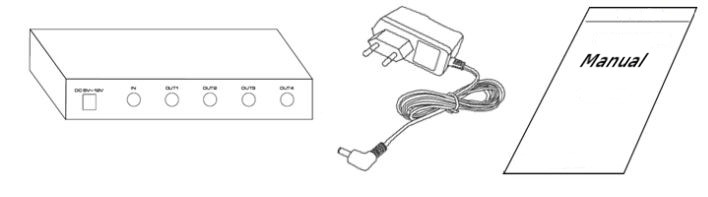

Вміст пакету:

• Розгалужувач SDISP0104 x 1 шт.
• Блок живлення 5В х 1 шт.
• Керівництво користувача х 1 шт.
