Програмована плата IoT Ti

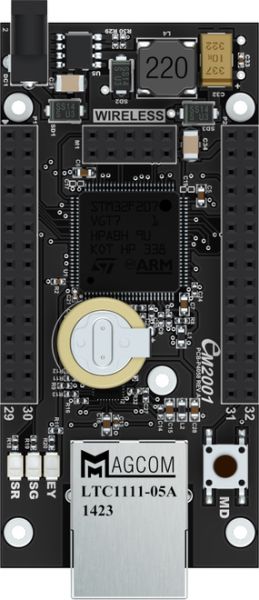

EM2001 - повнофункціональна Tibbo BASIC / C-програмована плата IoT з Ethernet, а також додатковий Wi-Fi *, BLE ** (Bluetooth Low-Energy) і підключення GPRS ***. EM2001 має чотири UART. Він пропонує значні поліпшення швидкості та функціональності порівняно з попередником - оригінальним пристроєм EM1001 .

Плата є самодостатньою - вона не вимагає підключення до PCB. Роз'єм RJ45 встановлюється безпосередньо на платі. EM2001 також містить DC-DC регулятор, який може живити плату і має додатковий поточний бюджет для зовнішнього обладнання.

Можливості пристрою додатково підсилюються вбудованою флеш-пам'яттю, що містить жорсткіші відмовостійкі файлові системи, а також EEPROM і RTC з резервною батареєю.

EM2001 має 56 ліній вводу-виводу загального призначення і може керувати зовнішнім РК-дисплеєм, клавіатурою, зумер, зчитувачами карток, послідовними пристроями та іншими схемами. Всі лінії вводу / виводу доступні через два дворядні роз'єми зі стандартним кроком 2,54 мм.

Технічні характеристики:

• 32-розрядна архітектура.
• Працює на Tibbo OS (TiOS) .
• Порт 10 / 100BaseT auto-MDIX Ethernet з RJ45 / магнетизмом.
• Додатковий інтерфейс Wi-Fi (вимагає додатків WA2000 або GA1000 ).
• Додатковий інтерфейс BLE (вимагає додаткового модуля WA2000 ).
• Можна керувати GPRS-модемом * (наприклад, SIM900).
• Чотири високошвидкісні послідовні порти (CMOS):
  1. Бодрати до 460,800bps;
  2. Відсутність ** / парних / непарних / маркування / просторових режимів парності;
  3. 7 ** або 8 біт / символ;
  4. Повнодуплексний режим з управлінням потоком RTS / CTS і XON / XOFF;
  5. Напівдуплексний режим з керуванням напрямком;
  6. Кодування та декодування потоків Wiegand і годинник / дані.
• 56 ліній I / O загального призначення; 8 рядків можуть працювати як переривання.
• Квадратний вихід (можна використовувати для керування звуковим сигналом *).
• 4-канальний АЦП.
• 4 синхронних послідовних порту з режимами SPI і I2C.
• Підтримує TFT LCD * 320x240 *.
• Підтримує матричні та двійкові вихідні клавіатури *.
• RTC з резервною батареєю.
• 66KB SRAM для змінних і даних Tibbo BASIC / C.
• 1 Мб спалаху для TiOS і коду програми.
• Додаткова 1 Мб спалаху для жорсткої файлової системи з відмовами.
• 2048 байт EEPROM для зберігання даних.
• Три світлодіоди статусу на борту:
  1. Зелені та червоні світлодіоди основного стану;
  2. Світлодіод жовтий Ethernet.
• Дві лінії керування для зовнішніх зелених і червоних світлодіодів основного стану;
• Програмне керування PLL дозволяє вибирати повну, середню або низьку швидкість.
• Надійна схема включення живлення / коричневого вимкнення.
• Параметри живлення:
  1. Через регулятор перемикання, 12VDC номінальний (8 ~ 20V);
  2. Використання регульованої потужності 3,3 В (регулятор обходить).
• Регулятор може забезпечити до 1.3A @ 3.3V до зовнішніх пристроїв.
• Потужність: 100мА @ 3.3В (режим 100Base-T, повна швидкість).
• Розміри (ДхШхВ): 75 х 36 х 17,5 мм ***.
• Діапазон робочих температур: -40 ~ + 80 ° C.
• Прошивку можна оновити за допомогою:
  1. Послідовний порт;
  2. Ethernet LAN; або
  3. По повітрю (потрібний пристрій WA2000 та iOS або Android).
• Додаток Tibbo BASIC / C можна налагоджувати через локальну мережу Ethernet.
• Сертифікат CE та FCC .

* Потрібно підключати зовні.

** EM2001 не підтримує поєднання 7-бітового / символьного режиму та режиму парності "none".

*** Не включаючи RJ45, роз'єм живлення, GA1000.
