Програмована плата DS1206

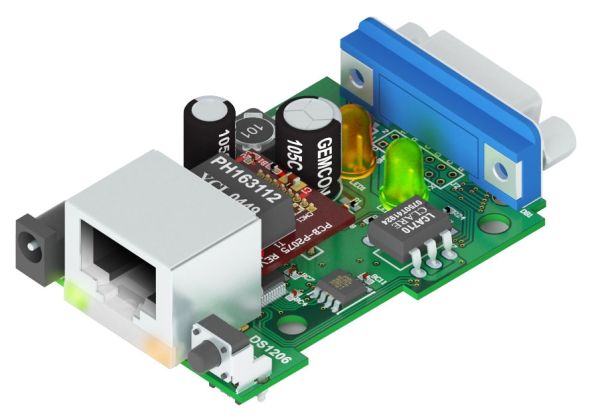

DS1206N - це BASIC-програмована плата, в першу чергу призначена для завдань віддаленого управління послідовним пристроєм і перетворення інтерфейсів RS232 / Ethernet ( "serial-over-IP"). Поставляється із завантаженою повнофункціональної прошивкою "serial-over-IP".

Так само, як і для контролера DS1206 , особливістю плати DS1206N є багато-канальний послідовний порт. Пристрій має єдиний DB9 роз'єм, але на ньому можна реалізувати до 3.5 незалежних послідовних каналу. Якщо ви не використовуєте DSR і DTR лінії, то їх можна конфігурувати під Rx і Tx лінії додаткового каналу. Те ж саме підходить для сигналів RTS і CTS. У загальній складність можливо реалізувати до 15 різних комбінацій.

Доступні три модифікації плати з різними реалізаціями послідовного порту і електроживлення. Поставляється із завантаженою повнофункціональної прошивкою "serial-over-IP".

Технічні характеристики:

Доступно три модифікації: DS1206N-RS, DS1206N-TM та DS1206N-TS.
Заснований на високопродуктивному 88МГц ASIC (T1000) контролері.
10 / 100BaseT, auto-MDIX Ethernet порт.
3.5 послідовних каналу:
DS1206N-RS: RS232 порт (DB9M роз'єм);
DS1206N-TM, "-TS": TTL послідовний порт ( "піновий" роз'єм);
Швидкість до 921,600 б / с;
Режими парності: None / even / odd / mark / space;
Формат передачі даних 7/8 біт;
Повнодуплексний режим з опцією flow control (контроль потоку);
DS1206N-TM та "-TS": Напівдуплексний режим з контролем напрямку передачі даних;
Гнучка конфігурація ліній (до 15 різних варіантів), наприклад:
Одиночний канал: RX, TX, CTS, RTS, DSR і DTR лінії;
3.5 каналу: RX, TX, RX2, TX2, RX3, TX3 і RX4 лінії.
DS1206N-RS: опціонально "12В" вихід через DB9M роз'єм;
DS1206N-TM: опціонально "12В" вхід через послідовний порт.
До 1024КБ flash-пам'яті під прошивку, додатки і дані.
2кб EEPROM для зберігання даних.
4 світлодіода:
зелений і червоний світлодіоди загального стану на верхній панелі пристрою;
світлодіоди Ethernet статусу на RJ45 роз'ємі.
Програмно-контрольований вбудований PLL.
Живлення:
DS1206N-RS, "-TM": вбудований перетворювач, 10-24В (12В номінал);
DS1206N-TS: прямий вхід 3.3В (допуск +/- 5%).
Розміри плати: 52.6x38.0мм.
Прошивка оновлюється через послідовний порт (RS232) або ethernet.
