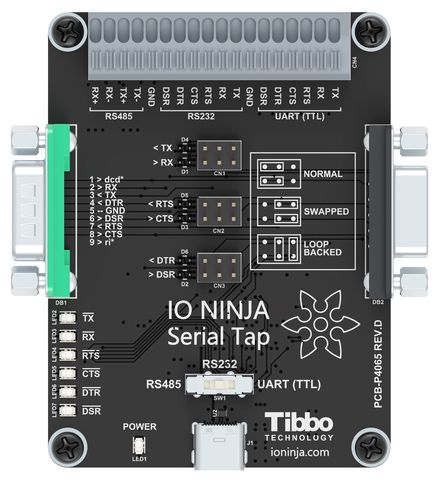

Serial Tap - це доступний сніффер для моніторингу зв'язку RS232, RS485 та UART рівня TTL. Sniffer відображає дані і лінії керування послідовними посиланнями та передає записані дані в програмне забезпечення IO Ninja в режимі реального часу.
Всі входи серійного вимикача доступні в терміновому блоці швидкого випуску. У Tap також є два роз'єми DB9 для "клину" моніторингу зв'язку RS232. Плата навіть забезпечує перемички для обміну та передавання сигналів RS232, а також двокольорові світлодіоди для індикації стану лінії RS232. Перемички та двокольорові світлодіоди надають додаткові функції Tap як інструменту для налагодження проблем з підключенням до мережі RS232.
Ключові особливості
- Три режими роботи: RS232, RS485 та UART рівня TTL
- Кінцевий блок Quick-release забезпечує зручну проводку
- Моніторинг ліній TX, RX, RTS, CTS, DTR та DSR
- Вбудовані світлодіоди для індикації стану лінії
- "Клин" моніторинг комунікацій RS232:
- Роз'єм DB9 для розміщення «між» пристроїв RS232
- Джампера для підкачки та підключення сигналів RS232 в парі сигналів TX / RX, RTS / CTS і DTR / DSR
- Двокольорові світлодіоди для розмежування між позитивними, негативними та нульовими рівнями напруги на лініях RS232
- USB 2.0 інтерфейс для ПК, що використовує програмне забезпечення IO Ninja
Технічні характеристики обладнання
- Інтерфейс USB 2.0, повношвидкісний (12 МГц), USB-C роз'єм
- Максимальна швидкість передачі:
- Режим RS232: до 1 Мбіт / с
- Режим RS485: до 3 Мб / сек
- Режим UART рівня TTL: до 3 Мбіт / с
- Підтримуються рівні логіки TTL: від 3.3 В до 5 В
- Механічні розміри: 82 х 74 х 30 мм
- USB-харчування, додаткова зовнішня потужність не потрібна
- Поставляється разом із кабелем USB-C та двома ґендерними пристроями DB9
