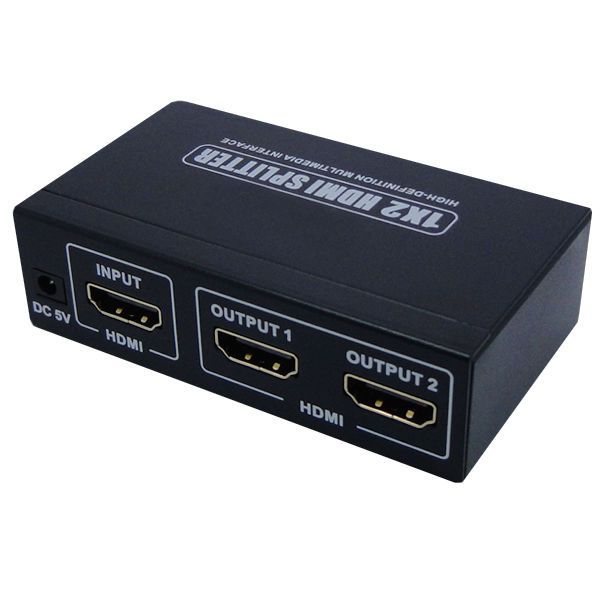

HDMI Audio Video Splitter

Вступ

1. Один вхідний сигнал HDMI 1.3b розділений на два приймача HDMI 1.3b

2.  Протокол HDCP 1.2 сумісний

3.  Підтримка ЦВК

4.  Підтримка глибокого кольору 30 біт, 36 біт

5.  Підтримка Blue-Ray 24/50 / 60fs / HD-DVD / xvYCC

6.  Цифровий аудіоформат, як DTS-HD / Dolby-trueHD / LPCM7.1 / DTS / Dolby-AC3 / DSD

7.  Підтримка сигналу

8.  Підтримка введення до 15 метрів AWG26 HDMI 1.3 стандартна довжина кабелю,   вихід до 25 метрів AWG26 довжина кабелю

9.  Без втрати якості

10.  Встановлюється за хвилини

11.  Чи потрібен джерело живлення постійного струму 5В / 4А

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Версія HDMI ....................................................................................... HDMI 1.3b

Версія HDCP .................................................................................... .... HDCP1.2

Розмір HDMI ........................... .... 24/50 / 60fs / 1080p / 1080i / 720p / 576p / 576i / 480p / 480i

Підтримка відео в кольоровому форматі .............................. .. ................ 24 біт / глибокий колір 30 біт, 36 біт

Підтримка аудіо формату ................... DTS-HD / Dolby-trueHD  /LPCM7.1/DTS/Dolby-AC3/DSD

Максимальна смуга пропускання ....................................................................................... ..225 МГц

Максимальна смуга пропускання передачі ...................... ....................................... 6,75 Гбіт / с

Сигнал TMDS введення / виведення ............. .............................. .. ............  0,5 ~ 1,5 Вольт на пт (TTL)

Вхідний / вихідний сигнал DDC ................................................... .. ............ 5Volts pp (TTL)

Відстань до вхідного кабелю .. ... ... ............................ ...... ≤15 м AWG26 Стандартний кабель HDMI 1.3

Відстань до вихідного кабелю .................................. ...... ≤25 м AWG26 Стандартний кабель HDMI 1.3

Макс робочий струм ................................................................................. .......  2.4A

Формат адаптера харчування. Вхід: ............ ...... AC (50 Гц, 60 Гц) 100 В - 240 В; Вихід: DC5V / 4A

Діапазон робочих температур …… .. ……………. ....................................... (від -15 до + 55 ° C)

Діапазон робочої вологості ............................... .... ......... .5 до 90% відносної вологості (без конденсації)

Розмір (Д х Ш х В) ..................................... ........................... 106 * 52 * 20 мм

Вага ... .. ............................................................... .. ....... ............................ 0.13kg

Експлуатація та підключення:

 1. Підключіть один кабель від пристроїв-джерел HDMI до входу HDMI Splitter.

 2. Підключіть один кабель від кожного дисплея (монітора або проектора) до виходів HDMI Splitter.

 3. Підключіть джерело живлення 5 В до розгалужувачі HDMI 1x16  .
