HDMI 16x1 Multiviewer з Б

Введення

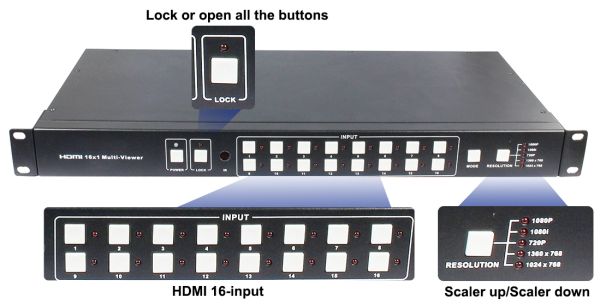

Даний продукт є високопродуктивним 16 до 1 Multiviewer з безшовним комутатором. Він підтримує шістнадцяти частотний дісплей джерела вхідного сигналу на одному екрані. Як комутатор, він також може перемикатися вільно 16 вхід HD. Продукт може управлятися різними способами, за допомогою панелі управління передньої кнопки управління, управління ІК, управління RS 232 і т.д.

Особливості

• Сумісний з HDMI 1.3a, HDCP 1.2;
• Підтримка мультиплексованих HDMI 16-input and 1-output;
• Підтримка до 1080p High Definition resolution;
• Підтримка 16by1 Quad Multi-viewer and seamless switch;
• Підтримка масштабування вгору, вниз функція масштабування;
• Підтримка декількох дозволів на виході;
• Підтримка цифрового аудіо формату LPCM / AC3 / DTS
• Кнопка підтримки, дистанційний ІЧ-пульт, RS232 і т.д. різні способи контролю;

Специфікація

• Пропускна здатність відео 2,25 Гбіт

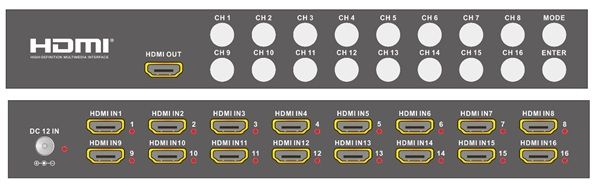

• Вхідні порти 16 × HDMI (жіночий), 1x RS232;
• Вихідні порти 1 × HDMI (жіночий);
• Аудіо вихід PCM 2, 5.1, 7.1CH, Dolby 5.1, DTS 5.1
• Вхідна роздільна здатність 480i60 Гц, 480p60 Гц, 576i50 Гц, 576p50 Гц, 720p50 / 60 Гц, 1080i50 / 60Hz, 1080p24 / 30/50/60 Гц, 800 х 600 @ 60,1024x768@60,1280x720@60,1920x1080@60;
• Вихідна роздільна здатність 1080p, 1080i, 720p, 1024x768,1360x768
• Модель захисту ESD Human Body: ± 8 кВ (розряд з повітряним зазором)
• ± 4 кВ (контактний розряд)
• Джерело живлення 12В/5A DC (стандарти US / ЄС, CE / FCC / UL сертифікований)
• Розміри 440 мм (Д) × 200 мм (Ш) × 45 мм (В)
• Вага 1800 г
• Металевий корпус
• Шовкографія чорного кольору
• Робоча температура 0°C ~ 40°C/32°F ~ 104°F
• Температура зберігання -20°C ~ 60°C / -4°F ~ 140°F
• Відносна вологість 20 ~ 90% RH (без конденсации)

Детальний опис режиму відображення

16x1 MultiViewer є 2 режими відображення.

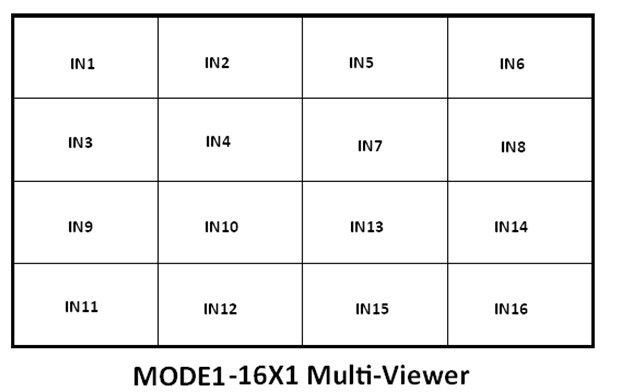

• РЕЖИМ 1: 16x1 MultiViewer ділить вхід 16 HD для того ж розміру і відображення на одному екрані. А тепер ввімкніть кнопку вхідного сигналу на передній панелі або ІЧ пульта ДУ, вихід аудіо HDMI буде, що відповідає обраному джерелу вхідного сигналу.
• РЕЖИМ 2: 16x1 MultiViewer буде відокремлювати відображення 16 вхід HD, і тепер це seamless switcher.

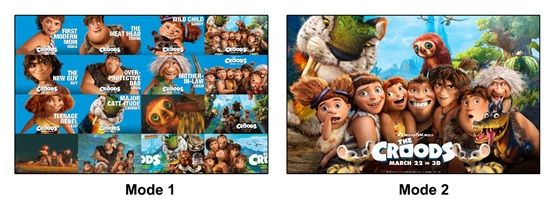

Режим відображення

Вміст пакету

• HDMI 16x1 MultiViewer 1шт
• Блок живлення 12V/5A DC 1шт
• Пульт дистанційного керування 1 шт
• Кабель RS232 1шт
• Керівництво по експлуатації (Eng) 1 шт

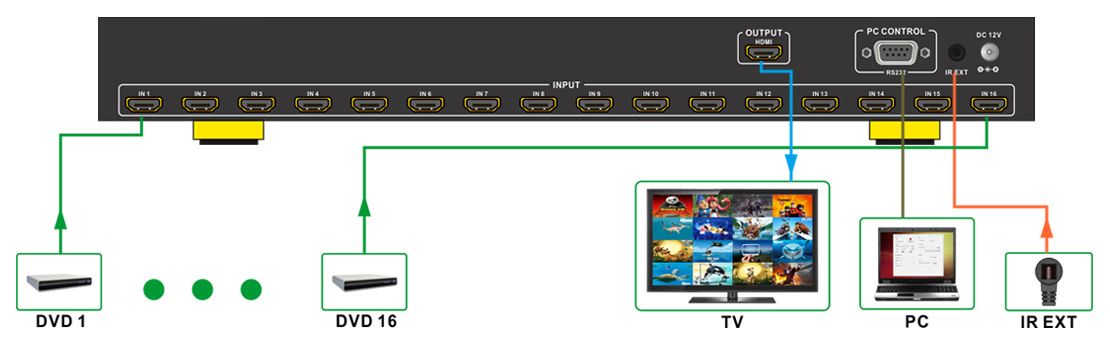

Приклад застосування
