EM1206 BASIC - програмований Ethernet модуль.

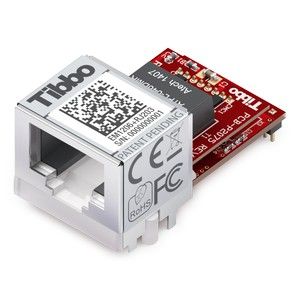

EM1206 - мініатюрний BASIC-програмований вбудований модуль. У комбінації з RJ203 (jack / magnetics) роз'ємом, EM1206 займає всього лише 34.5x19мм простору друкованої плати. EM1206 може бути використаний з будь-яким підходящим ethernet роз'ємом.
Модуль включає 100Base / T Ethernet інтерфейс, 4 послідовних порту, flash диск, EEPROM і RTC (лічильник реального часу). Таким чином EM1206 ідеально підходить для вбудовування в кінцеві вироби, таких як датчики, зчитувачі магнітних карт (card resader), підключених до мережі, приводів і інших пристроїв.
EM1206 опціонально підтримує Wi-Fi з'єднання (для цього необхідний WA1000), а також можливість зовнішнього підключення LCD-дисплея, клавіатури і джерела звуку сигналу.
EM1206 може бути замовлений окремо, а також спільно з модулем RJ203.
Апаратна частина. (Hardware)
Специфікація:
- Заснований на високопродуктивному 88Мгц ASIC (T1000) контролері.
- 10 / 100BaseT auto-MDIX Ethernet порт (без гальванічної розв'язки?).
- Опціонально Wi-Fi інтерфейс (необхідний WA1000 модуль).
- 4 високошвидкісних послідовних порту (КМОП рівень):
- Швидкість (Baudrates) до 921,600;
- режими парності - none / even / odd / mark / space;
- формат передачі даних 7/8 біт;
- Повно-дуплексний режим з опцією flow control (контроль потоку);
- Полу-дуплексний режим з розділеним контролем (direction control);
- Шифрування і розшифрування Wiegand і clock / data потоків.
- До 1024Кб flash пам'яті під прошивку, додаток і дані.
- 2Кб EEPROM для зберігання даних.
- RTC з додатковим входом харчування (для backup батареї)
- Підтримує зовнішній LCD-дисплей і клавіатуру.
- Програмований квадратний звуковий генератор під зовнішній buzzer.
- До 17 загальних ліній введення / виводу (включаючи 8 ліній переривань).
- Контролліруемие лінії під 2 зовнішніх світлодіода.
- 4 вбудованих світлодіоди:
- зелений і червоний світлодіоди;
- Зелений і жовтий світлодіоди для Ethernet.
- Програмований вбудований PLL.
- Надійні power-on / brown-out схеми скидання ланцюга.
- Живлення: 230мА, 3.3В (100BaseT режим, PLL включений).
- Розміри: 33.2x18.1x5.5мм.
- Прошивка оновлюється через послідовний порт або ethernet.
Можливості програмування.
Об'єкти, які підтримуються платформою:
- Sock - підтримка сокетів (до 16 UDP, TCP і HTTP сесій).
- Net - контроль ethernet порту.
- Wln - об'єкт Wi-Fi інтерфейсу (необхідний WA1000 модуль).
- Ser - до 4 послідовних портів (UART, Wiegand і clock / data режими).
- Io - об'єкт ліній введення / виведення загального призначення, портів і переривань.
- Kp - сканує матрицю зовнішньої клавіатури.
- Rtc - об'єкт містить поточні час і дату.
- Fd - управляє файлової системою flash-пам'яті і роздільним доступом до секторів.
- Stor - забезпечує доступ до EEPROM
- Romfile - полегшує доступ до файлових ресурсів (fixed data).
- Pat - управляє світлодіодами.
- Beep - генерує звуковий сигнал.
- Button - контролює MD-лінію (клавіша налаштування)
- Sys - об'єкт загального функціоналу пристрою
Групи функцій: Строкові функції (Strings functions) (всього 21!), Функції конвертації часу дати і функції обчислення хеша (md5 і sha1).
Типи змінних: Byte, char, integer (word), short, dword, long, real, string + масиви і структури.
