Конвертер iнтерфейсів RS2

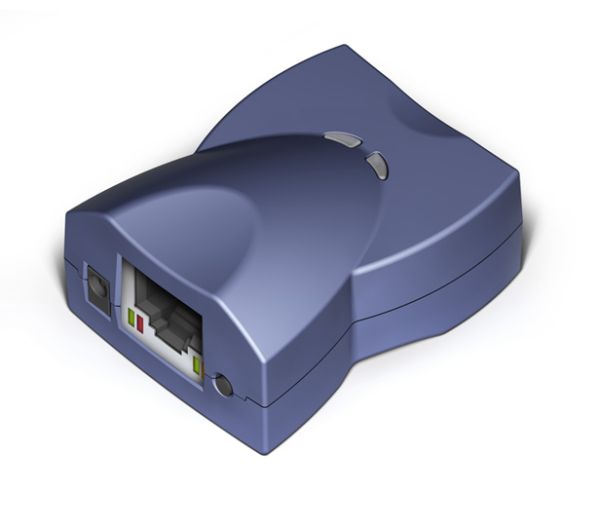

DS1202 - це мініатюрний BASIC-програмований контролер, в першу чергу призначен для вирішення завдань перетворення інтерфейсів RS232-ethernet ( «serial-over-IP» application) і контролю пристроїв, підключених до послідовного порту ( «serial control» application). Поставляється із завантаженою полнофункіональной прошивкою "serial-over-IP" (перетворення інтерфейсів RS232-ethernet).

Унікальною особливістю модуля DS1202 є мульти-канальний послідовний порт. Пристрій має єдиний DB9M роз'єм, але на ньому можна реалізувати до 3.5 незалежних послідовних каналу. Якщо ви не використовуєте DSR і DTR лінії, то їх можна конфігурувати під Rx і Tx додаткового послідовного каналу. Те ж саме для ліній RTS і CTS. Всього можливо реалізувати до 15 різних комбінацій.

Апаратні характеристики.

Специфікації:

• Заміна для застарілого модуля DS203.

• Заснований на BASIC - програмованому вбудовується модулі EM1202.

• 10 / 100BaseT, авто-MDIX Ethernet порт.

• До 3.5 послідовних каналів через один RS232 роз'єм (DB9):

  • Швидкість до 921,600;

  • Режими парності - None / even / odd / mark / space;

  • Режими передачі даних - 7/8 біт;

  • Опція контролю потоку (flow control);

  • Гнучка настройка RS232 порту (15 різних комбінацій), наприклад:

    • Простий канал: RX, TX, CTS, RTS, DSR і DTR лінії;

    • 3.5 каналу: RX, TX, RX2, TX2, RX3, TX3 і RX4 лінії.

• 1024Кб flash - пам'яті під прошивку, додатки і дані.

• 2Кб EEPROM для масиву даних.

• Світлодіодні індикатори стану:

  • Зелений і червоний світлодіоди стану на верхній панелі пристрою;

  • Зелений і червоний світлодіоди стану на роз'ємі RJ45;

  • Світлодіодн стану з'єднання (link) і режиму швидкості (speed) на RJ45 роз'ємі.

• Програмно-контролліруемий PLL.

• Живлення: 10-24В (12В - номінальне значення).

• Розміри: 60x47x30мм.

• Оновлення прошивки через послідовний порт або мережу ethernet.

 Можливості програмування.

Об'єкти, які підтримуються платформою:

• Sock - підтримка сокетів (до 16 UDP, TCP і HTTP сесій).

• Net - контроль ethernet порту.

• Ser - до 4 послідовних портів (UART, Wiegand і clock / data режими).

• Io - об'єкт ліній введення / виведення загального призначення, портів і переривань.

• Fd - управляє файлової системою flash-пам'яті і роздільним доступом до секторів.

• Stor - забезпечує доступ до EEPROM

• Romfile - полегшує доступ до файлових ресурсів (fixed data).

• Pat - управляє світлодіодами.

• Button - контролює MD-лінію (клавіша налаштування)

• Sys - об'єкт загального функціоналу пристрою

Групи функцій: Строкові функції (Strings functions) (всього 21!), Функції конвертації часу дати і функції обчислення хеша (md5 і sha1).

Типи змінних: Byte, char, integer (word), short, dword, long, real, string + масиви і структури.
