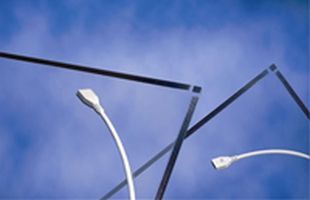

В основу сенсорних екранів IntelliTouch покладена оригінальна технологія, яка використовує принцип поверхнево-акустичних хвиль. Екран являє собою скляну панель, що дозволяє отримати максимально якісне зображення на Вашому сенсорному моніторі. Поверхня екранів IntelliTouch здатна протистояти механічних пошкоджень. Доторкніться до екрану пальцем, рукою в рукавичці або стило і Ви отримаєте точну відповідь на дотик. Сенсорні екрани IntelliTouch прекрасно себе зарекомендували в торгівлі, сфері навчання, інтелектуальних будівлях.

Як працює IntelliTouch

На скляній панелі екрану, відповідній формі матриці монітора, по кутах в неробочій частині розташовані п'єзоперетворювачі. Контролер посилає електричний сигнал на перетворювачі, які перетворюють сигнал в акустичну хвилю. Акустична хвиля проходить по поверхні скляної панелі і відбивається масивом датчиків по периметру. Приймальні датчики збирають відбиту хвилю і направляють її назад на п'єзоелементи. Хвиля перетворюється в електричний сигнал, який аналізується контролером.

alt

При дотику до екрану частина поверхневої хвилі поглинається. Отриманий сигнал порівнюється з еталоном, визначаються зміни, обчислюються координати. Цей процес здійснюється незалежно по двох осях - X і Y. Особливістю IntelliTouch є можливість визначати силу дотику - координату Z. Координати передаються в комп'ютер.

Порівняльні характеристики

Технічне порівняння з іншими технологіями

Сенсорні технології Elo (резистивная і на поверхнево-акустичних хвилях) розроблені для використання в різних умовах навколишнього середовища. Технологія IntelliTouch була запатентована в 1987 році. З тих пір лінія була доповнена вандалостійкими екранами SecureTouch. Технологія IntelliTouch призначена для громадського застосування.

Конструкція

Технологія поверхнево-акустичних хвиль
(IntelliTouch, SecureTouch)

alt

Емкостная технология

alt

	Технологія ПАР	Емнісна технологія
Чіткість	IntelliTouch і SecureTouch: Тільки скло . iTouch: Зображення чітке, контрастне, має глибину кольору таку ж, як при відсутності сенсорного екрану.	Скло з металевим покриттям.
Світлопроникність	90-92% (на ASTM D1003). iTouch: 100%.	85% - при відстані між поверхнями 550 нанометрів.
Відображення / Відблиски	Немає металевих покриттів. Є екрани з покриттям антивідблиску і без нього. iTouch: Немає необхідності у використанні антивідблисків покриттів. Відображення на 80% нижче ніж в екранах, виконаних за ємнісний технології.	Металеві покриття підсилюють відбиття. Є екрани з покриттям антивідблиску і без нього.
Чистота кольору	Не змінюється.	Металеві покриття додають відтінок жовтого особливо білим кольорами.

Обгрунтування вибору

Чіткість і надійність

Сенсорні екрани IntelliTouch забезпечують яскраве чітке зображення, навіть при використанні в громадських місцях.

Переваги IntelliTouch:

Скляний екран володіє максимальною прозорістю, забезпечує високу роздільну здатність і яскравість
Довговічна, стійка до подряпин і вандалостійкий поверхню екрану
покриття антивідблиску
Точну відповідь на дотик: (без удаваної активації, ефективні алгоритми і електроніка, визначення координати дотику і тиску)
Активізується пальцем, рукою в рукавичці і стилосом
Висока роздільна здатність 4096х4096
Сенсорні екрани і контролери мають сертифікати UL і cUL, компоненти - T? V
Сенсорні монітори відповідають стандартам UL, cUL, FCC, і CE
Гарантія на сенсорні екрани і контролери IntelliTouch 3 роки

Контролери і аксесуари

2701 RSU

Напруга - 5 VDC номінальне (від 4,75 до 5,25)

50 m A , при 5 V

Загальні шуми повинні бути менше 100 m V для частот нижче 1 МГЦ і менше ніж 50 Mv для частот вище 1 МГц.

Iнтерфейс RS232

EIA 232E (послідовний RS-232), конфігурація DCE. 8 Біти даних, 1 стоп-біт, відсутність парності, повний дуплекс
Апаратне узгодження: RTS / CTS
DSR витягується HIGH (> 3V) за допомогою 2216 при підключенні та живленні. DTR може бути затверджений хостом для переривання потоку даних з контролера.
Зауважте, що якщо програма не відстежує CTS, то між видачею команди скидання та будь-якою іншою командою слід вставити інтервал приблизно 5 секунд.

Iнтерфейс USB

The CTR-270100-IT-RSU-00R controller is an interrupt-type, full-speed USB device.

Параметри зв'язку

9600 і 19200

Режим дії - повний Intelli Touch SmartSet протокол.

Дозвіл - 4096х4096

Швидкодія - 10 мсек.

Надійність - більш ніж 1543000 години при температурі навколишнього середовища 25 ° С

Вологість:

Роботи 10% - 90%
Зберігання 10% - 90%

Температура навколишнього середовища

Роботи від 0С до 65С
Зберігання від - 25С до 85С

Розміри

Ширина - 53.3 мм
Довжина - 83. 82 мм
Висота - 10, 1 6 мм

Кабелі

RS232: P / N D16890-00
USB cable: P / N D38640-000
RS232 / USB cable: P / N D40022-000

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Точність визначення координат	Стандартна девіація помилки менш 2.03 мм
Сила натискання	55 - 85 грам
Світлопередача	до 90%
Хімічна стійкість	Ацетон, Ізопропіловий спирт, Бензин, Склоочисники на основі амонію, метил етил кетон, етилацетат.
Надійність	Припустимо більше 50 млн. Дотиків до однієї точки.
Розмір екранадюйм	від 6.4 "до 30"
Температурний режим, 0С	Для експлуатації від - 20 до +50, для зберігання від - 40 до +71
Конструкція	Скляна панель, товщиною 0.125 "- 0.090" в залежності від розміру. Прозорий Сидіння шар. Дозвіл: 140 - 15000 точок на см2.
Контролер	RS232 / USB
Виробник	Elo TouchSystems
