Контролер RS232 to Ethern

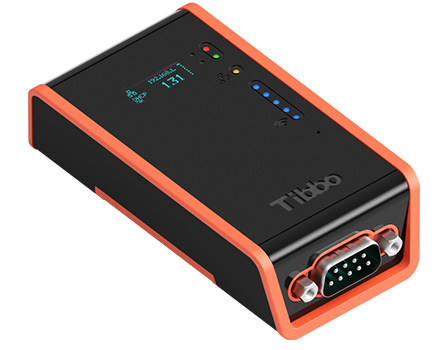

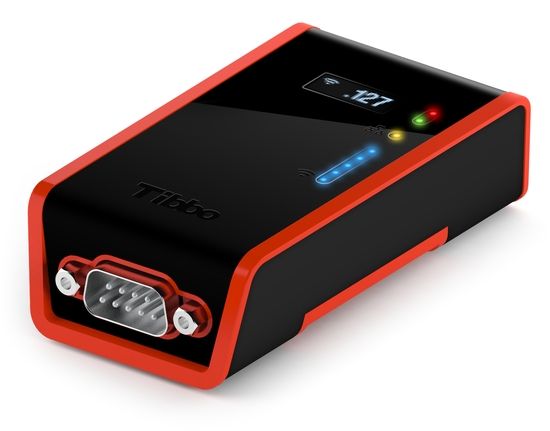

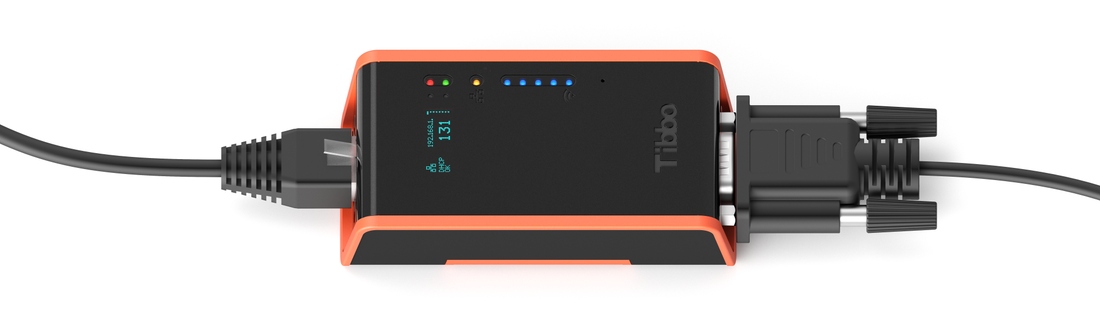

DS1101 є компактний BASIC-програмований контролер орієнтований на вимоги до вартості системи управління послідовними і serial-over-IP пристроями.

DS1101 має багатоканальний порт RS232 з одним роз'ємом DB9M.

Ще одна особливість DS1101 - це програмне керування живленням на виводі 9 роз'єму DB9, тобто ви можете "живити" підключені послідовні пристрої безпосередньо через DS1101. Крім того, DS1101 сам по собі може отримувати живлення через контакт 9. Живлення пристрою може відбуватися через свій роз'єм або опціонально через PoE від Ethernet пристроїв.

DS1101 може бути оснащений монохромним OLED 96x32 дисплеєм і Wi-Fi інтерфейсом.

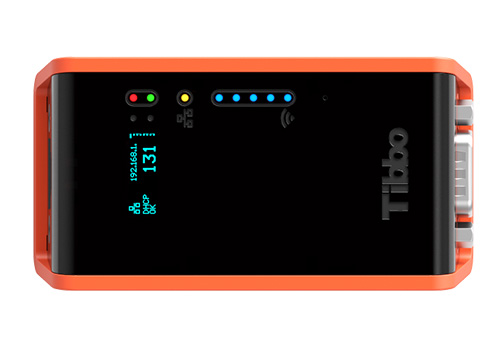

Пристрій має вісім світодіодів на передній панелі пристрою: зелений і червоний світодіоди основного стану, жовтий - лінк Ethernet і п'ять синіх світлодіодів, які можуть бути використані для індикації сили Wi-Fi сигналу. Відвідувачі можуть замовити зумер.

Кожен DS1101 може поставлятися з DIN рейкою і кріпленням для настінного монтажу.

Пристрій поставляється з передвстановленим повнофункціональним serial-over-IP додатком.

* Wi-Fi і Power-over-Ethernet є взаємовиключними

• 10/100BaseT порт Ethernet
• 3,5-канальний порт RS232 (DB9)
• Споживання живлення / виведення живлення через DB9
• Wi-Fi інтерфейс 802.11b / g
• OLED дисплей
• харчування по Ethernet (PoE)
• DIN рейка, настінне кріплення
• Компактний (90x48x25mm)

Технічні характеристики:

• 3,5-канальний порт RS232 через роз'єм DB9M:

1. Лінії TX, RX, RTS, CTS, DTR, DSR, DCD;
2. Швидкість до 921,600;
3. Режим парності: Немає / парні / непарні / Mark / Space;
4. Режим 7/8 біт / символ;
5. Додатково контроль потоку RTS / CTS;

• Гнучка зміна 15 різних опцій, таких як:

1. Один канал: RX, TX, CTS, RTS, DSR, DTR;
2. 3,5 каналів: RX, TX, RX2, TX2, RX3, TX3 і RX4.
3. Програмована подача живлення "12В" на виводі 9 з DB9;
4. Висновок 9 також може бути використаний для введення / виведення живлення "12В".

• 1024 флеш-пам'яті для прошивки і додатків
• 2 кбайт EEPROM для зберігання даних
• Вісім світлодіодів:

1. зелений і червоний світлодіоди основного стану;
2. жовтий - лінк Ethernet;
3. п'ять синіх світлодіодів, можуть бути використані для індикації сили Wi-Fi сигналу.

• вбудований зумер
• Програмований вбудований PLL
• Живлення: номінально 12 В постійного струму (хв. 9В, 18В макс.)
• Розміри: 90x48x25 мм
• Діапазон робочих температур: -5 ~ 70 ° С
• Прошивка оновлюється через послідовний порт або через мережу.
• CE і FCC сертифікація.

Аксесуари в комплекті:

• Пластина для кріплення на DIN-рейку
• Настінне кріплення і два гвинти

Додаткові аксесуари:

• Адаптер 12V / 0.5A: APR-P0011 (США), APR-P0012 (ЄС), APR-P0013 (UK)
• WAS-1499 прямий кабель Ethernet
• WAS-P0004 (B) послідовний кабель DB9M до DB9F (пристрої до ПК)
• WAS-P0005 (B) послідовний кабель DB9F до DB9F (пристрій-пристрій)
