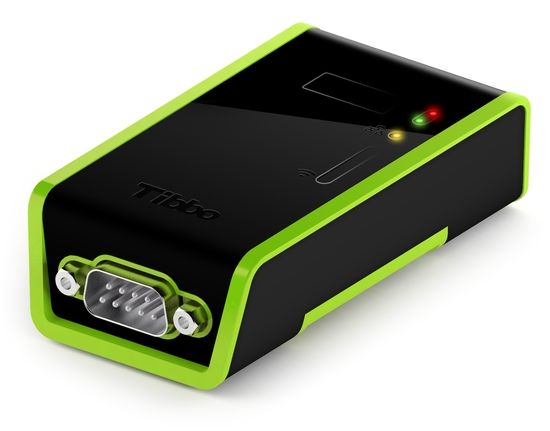

Контроллер RS232 to Ether

DS1100 є компактним BASIC-програмованним контролером який орієнтований на вимоги до вартості системи управління послідовними і serial-over-IP пристроями.

Має вбудований T2000 ASIC приблизно такий, як в модулях EM500 "Minimo". DS1100 має одноканальний порт RS232. Живлення до пристрою можна підключити через свій роз'єм, pin9 з роз'єму DB9 (послідовний порт) або опціонально через PoE від Ethernet пристроїв.

Пристрій має три світодіода на передній панелі: зелений і червоний світлодіоди основного стану, жовтий - лінк Ethernet.

Кожен DS1100 може поставлятися з DIN рейкою і кріпленням для настінного монтажу.

Пристрій поставляється з попередньо встановленим повнофункціональним serial-over-IP додатком.

• 10/100BaseT порт Ethernet
• Живлення через DB9
• Одноканальний порт RS232 (DB9)
• Додаткове живлення по Ethernet
• DIN планка, настінне кріплення
• Компактний (90x48x25мм)

Технічні характеристики:

• Покращені оновлення для пристрою DS203
• Заснований на другому поколінні ASIC (T2000)
• 10/100BaseT Auto-MDIX Ethernet
• Додаткове живлення через Ethernet
• Одноканальний RS232 порт через роз'єм DB9M:

  • Лінії TX, RX, RTS, CTS, DTR, DSR;
  • Швидкість до 115200;
  • Режими парності: Немає / парні / непарні / Mark / Space;
  • Режими 7/8 бит/символ;
  • Додатково RTS/CTS контроль потоку;
  • Живлення "12В" на виході 9 із DB9.
• 512 флеш-пам'яті для прошивки і додатків
• 200 байт EEPROM для зберігання даних
• Три світодіоди: зелений і красний світодіоди основного стану; жовтий світодіод - лінк Ethernet.
• Живлення: номінально 12В постійного струму (хв. 9В, 18В макс.)
• Розміри: 90x48x25 мм
• Діапазон робочих температур: -5 ~ 70 °С
• Прошивка оновлюється через послідовний порт або через мережу.
• CE- и FCC- сертифікація.

Аксесуари в комплекті:

• Пластина для кріплення на DIN-рейки
• Настінне кріплення і два гвинти

Додаткові аксесуари:

• Адаптер 12V/0.5A : APR-P0011 (США), APR-P0012 (ЕС), APR-P0013 (UK)
• WAS-1499 прямий кабель Ethernet
• WAS-P0004(B) послідовний кабель DB9M до DB9F (пристрою з ПК)
• WAS-P0005(B) послідовний кабель DB9F к DB9F (пристрій-пристрій)
