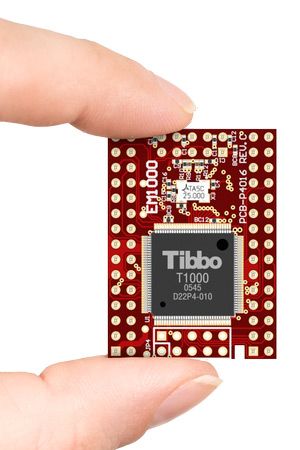

TIBBO EM1000 - новий мікропроцесорний модуль, призначений для розробки і виробництва контролерів систем автоматизації управління виробництвом, збору даних, контролю доступу, безпеки і. ін.
Послідовні порти, висновки сенсорів, управління реле, зчитувачі карт можуть бути приєднані безпосередньо до EM1000 , або з мінімальним набором додаткових компонентів. EM1000 підключається безпосередньо до трансформаторної розв'язки 100BasetT Ethernet і має спеціальний порт для підключення до бездротових інтерфейсів, таким як WiFi і ZigBee.
Потужний процесор: 50 MIPS (мільйонів операцій в секунду), Ethernet 100BaseT, високошвидкісні UART: до 2 Mbps (послідовні порти швидкістю до 2 мільйонів біт в сек) забезпечують продуктивність, достатню для створення сучасних систем управління реального часу. Багатозадачна операційна система TiOS гарантує стабільність роботи і швидкість реакції на події рідко досяжну великими і більш дорогими системами.
Перераховані апаратні можливості EM1000 доповнені зручним середовищем розробника - саме програмна оболонка є основною гордістю виробника. Програмування EM1000 здійснюється на мові BASIC (подієво-керований, об'єктно-орієнтована). Єдине копьютерного додаток об'єднує редактор для написання програм і засоби крос-налагодження, які не потребують ніякого додаткового обладнання (наприклад, внутрисхемного емулятора).
Можливості пристрою додатково розширюються завдяки вбудованій флеш-пам'яті, на якій розміщена зміцнена файлова система, що захищає від несправностей, а також EEPROM і RTC. Резервний суперконденсатор RTC можна встановити на модуль (опція замовлення "-S") або підключити зовні.
EM1000 має 54 лінії вводу-виводу загального призначення та може керувати зовнішнім під'єднаним РК-дисплеєм, клавіатурою, зуммером, кардрідерами, послідовними пристроями та іншими схемами.
Штифти пристрою мають стандартний крок 2,54 мм. Це робить модуль ідеальним для використання не тільки у виробничих пристроях, але і для створення прототипів.
Тестування та оцінку модулів можна виконати за допомогою нашого EM1000EV; EM1001 плата, близька до EM1000, також є дуже зручним варіантом тестування.
* Потрібен стандартний модем 4G / LTE (тобто SIM7500 від Simcom) для підключення до UART EM1000.
Апаратне обладнання
Характеристики:
- Працює на ОС Tibbo (TiOS) .
- 10 / 100BaseT порт авто-MDIX Ethernet (без магнетиків).
- Необов’язковий інтерфейс Wi-Fi (потрібен WA2000; додатковий модуль).
- Може керувати модемом 4G / LTE * (наприклад, SIM7500).
- Чотири високошвидкісні послідовні порти (CMOS):
- Швидкість передачі даних до 921 600 біт/с;
- Режими парності: None/even/odd/mark/space;
- 7 або 8 біт/символ;
- Повнодуплексний режим з керуванням потоком RTS/CTS та XON/XOFF;
- Напівдуплексний режим з керуванням напрямком;
- Кодування та декодування потоків Wiegand на годинника/даних.
- 54 лінії вводу/виводу загального призначення (8 рядків можуть працювати як переривання).
- Квадратна хвиля (може використовуватися для управління зуммером).
- 4 синхронних послідовних порти з режимами SPI та I2C.
- Підтримує РК-та OLED-панелі.
- Підтримує матричні та двійкові вихідні клавіатури.
- RTC із виділеним резервним входом живлення; додатковий бортовий суперкап.
- 22 КБ SRAM для змінних та даних Tibbo BASIC / C.
- 1 Мб флеш-пам’яті для TiOS, коду програми та файлової системи.
- 2048-байтний EEPROM для зберігання даних.
- Чотири лінії управління для зовнішніх світлодіодів стану:
- Дві лінії управління для зеленого та червоного світлодіодів основного стану;
- Дві лінії управління для світлодіодів Ethernet "link" та "100Mb".
- Програмне та апаратне керування PLL для вибору високої або низької швидкості.
- Надійна схема скидання живлення/відключення.
- Потужність: 230 мА при 3,3V (режим 100Base-T, повна швидкість).
- Розміри (ДхШхВ): 38,4 x 28,4 x 5,5 мм.
- Зручний для прототипу крок штифта 2,54 мм.
- Діапазон робочих температур: -40 ~ + 70 ° C.
- Прошивку можна оновити через послідовний порт або мережу.
- Програму Tibbo BASIC / C можна налагодити через локальну мережу Ethernet.
Вбудований програмований модуль EM1000 буде доступний з опцією ZigBee.
ZigBee - це новий стандарт цифрового радіозв'язку для створення бездротової персональної мережі (Wireless Personal Area Network). Даний стандарт призначений для використання в пристроях, які не вимагають високих швидкостей зв'язку, однак критичні щодо споживання енергії. Основне призначення ZigBee - створення недорогий самоорганізується ячеистой радіомережі для використання в управлінні виробництвом, зборі даних в медицині, зв'язку з датчиками в системах безпеки і пожежної сигналізації, автоматизації складу і ін.
Інтерфейс ZigBee підключається до модуля Tibbo за допомогою порту SPI і забезпечує радіозв'язок з дальністю до 700м при використанні зовнішньої антени. В результаті виходить програмований на Бейсік мікроконтролер, призначений для використання в якості ядра при проектуванні будь-яких автономних пристроїв з бездротовим інтерфейсом
|
Дальність зв'язку. Всередині приміщення, міська забудова
|
29 m при використанні внутрішньої антени
80 m при використанні зовнішньої антени 2.45 Ghz 5 dBi
|
|
Дальність зв'язку. Поза приміщенням, в зоні прямої видимості
|
40 m при використанні внутрішньої антени
700m при використанні зовнішньої антени 2.45 Ghz 5 dBi
|
|
Вихідна потужність передавача
|
16 dBm
|
|
швидкість радіозв'язку
|
200,000 bps
|
|
чутливість приймача
|
-91 dBm (1% PER)
|
|
Напруга живлення
|
3.0 V ~ 3.6 V
|
|
Струм при передачі (типової)
|
60mA @ 3.3 V
|
|
Струм спокою / прийому (типової)
|
15 mA @ 3.3 V
|
|
частота ISM
|
2.4 GHz
|
|
Розміри
|
25 mm * 37 mm
|
|
Діапазон робочих температур
|
-40 to 85 град C
|
|
Опції антен
|
Роз'єм IPEX, внутрісхемний антена
|
|
інтерфейс зв'язку
|
Serial Peripheral Interface (SPI)
|
|
Кількість каналів
|
16 каналів (вибираються програмно)
|
